Что внутри? Разборка, диагностика и расчеты перед перемоткой трансформатора
Восстановление работоспособности промышленной электроники часто требует компонентного ремонта, одним из наиболее ответственных этапов которого является перемотка трансформаторов импульсных блоков питания. Успех этой процедуры на 90% зависит от тщательной предварительной диагностики и точных расчетов. Данная статья представляет собой пошаговое техническое руководство по разборке, оценке состояния и определению ключевых параметров силового трансформатора перед его восстановлением.

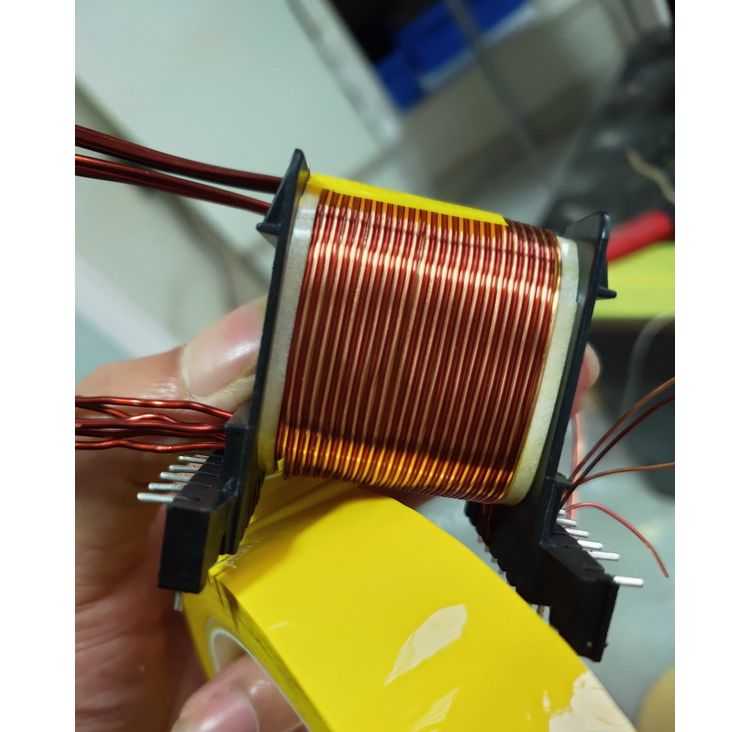

Подготовка к работе и визуальная диагностика
Перед началом любых манипуляций необходимо убедиться в безопасности рабочего места и отключить устройство от сети. Первичный осмотр позволяет собрать важную информацию о характере неисправности.
Внешние признаки повреждения обмоток
- Визуальный осмотр. Следует искать почернения, вздутия или трещины на корпусе компонента, подтеки компаунда, оплавления.
- Оценка запаха. Характерный резкий запах гари или перегретой изоляции – явный индикатор термического повреждения обмоток.

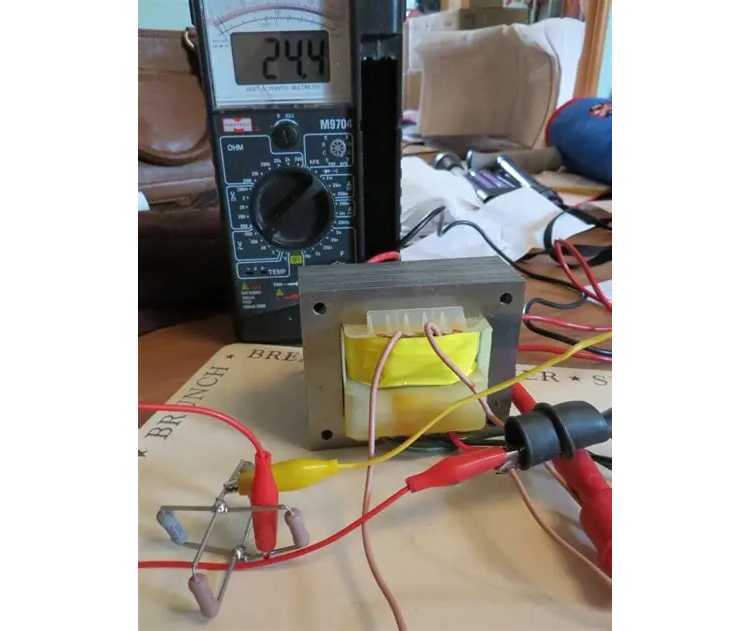

- Проверка целостности. С помощью мультиметра в режиме прозвонки или измерения сопротивления проверяют целостность каждой обмотки. Обрыв покажет бесконечно большое сопротивление.
- Диагностика на короткое замыкание. Низкое сопротивление, близкое к нулю (особенно для тонких обмоток), или замыкание между соседними обмотками указывает на межвитковое замыкание или пробой изоляции.
Для документирования процесса рекомендуем вести таблицу измерений:
| Назначение обмотки (предполагаемое) | Цвет выводов | Сопротивление, Ом | Примечания (визуальный осмотр) |
|---|---|---|---|
| Первичная сеть (~220В) | Красный, Белый | 35.6 | Норма |
| Вторичная №1 (Выход +12В) | Желтый, Желтый | 0.8 | Почернение изоляции |
| Вторичная №2 (Выход +5В) | Оранжевый, Черный | 1.2 | Норма |
| Вспомогательная | Коричневый, Синий | 12.5 | Обрыв (∞) |
Аккуратная разборка магнитопровода
Цель – извлечь каркас с обмотками, не повредив пластины сердечника.
Последовательность операций разборки
- Ослабление крепления. Если сердечник склеен, необходимо аккуратно ножом или лезвием ослабить место склейки. При скреплении скобой ее осторожно отгибают.
- Распайка или снятие фиксаторов. Выводы освобождаются от контактных площадок, удаляются внешние термоусадочные трубки или фиксирующие элементы.
- Разъединение пластин. Чаще всего используется Ш-образный (броневой) сердечник. Первым делом вытаскивают боковые Ш-образные пластины, аккуратно раскачивая их плоской отверткой или специальным инструментом. Процесс следует фиксировать на видео для последующего анализа порядка сборки.

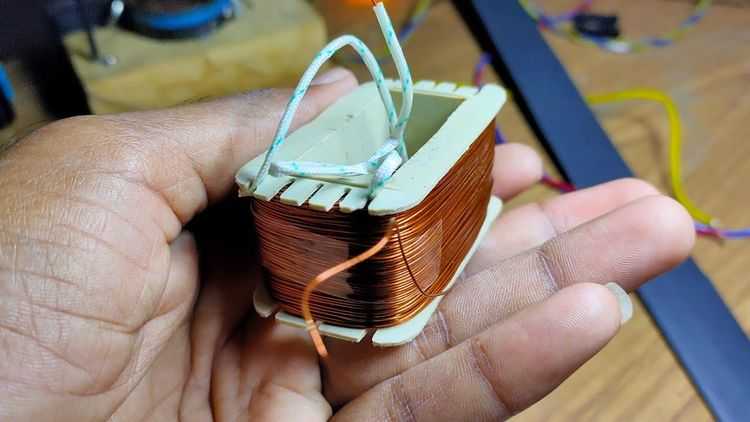

- Извлечение центрального стержня. После удаления боковин становится доступен сам каркас с обмотками и центральный стержень. Его также аккуратно извлекают.
- Систематизация. Все пластины сердечника складывают в строгой последовательности, чтобы не нарушить плотность сборки при восстановлении. Рекомендуется сделать макро-фото сгоревших участков изоляции для точной оценки степени повреждения.
На этом этапе наши специалисты по компонентному ремонту промышленной электроники уделяют максимум внимания сохранению геометрии магнитопровода, так как любые зазоры или неплотности приведут к повышенному шуму и потерям в восстановленном устройстве.
Определение обмоток и снятие конструктивных параметров
После разборки можно точно идентифицировать все цепи и выполнить замеры.
- Идентификация первичной цепи. Как правило, первичная обмотка, рассчитанная на сетевое напряжение, намотана первой на каркас и имеет самое высокое сопротивление среди силовых цепей (десятки-сотни Ом для маломощных блоков). Она выполнена проводом наименьшего сечения среди всех.
- Определение вторичных цепей. Они намотаны поверх первичной, часто несколькими жилами, и имеют малое сопротивление (единицы или доли Ома).
- Замер сечения сердечника. Ключевой параметр для расчетов. Штангенциркулем измеряют площадь центрального стержня (S = a * b, где a – ширина, b – толщина пакета пластин).
Результат записывают в квадратных сантиметрах.
Экспериментальное определение количества витков на вольт (W/V)
Если данные обмоток неизвестны, этот параметр вычисляется практическим методом с помощью контрольной (экспериментальной) обмотки.
Методика расчета витков
- На свободное место на каркасе или поверх существующей изоляции наматывают ровно 10 витков монтажного провода (например, диаметром 0.3-0.5 мм).
- Собирают сердечник обратно, стараясь максимально плотно стянуть пластины.
- На исправную первичную обмотку подают пониженное сетевое напряжение через лабораторный автотрансформатор (ЛАТР), например, ровно 10.0 Вольт переменного тока.
- Измеряют напряжение на выводах намотанной экспериментальной обмотки (U_эксп).
- Расчет: Количество витков на вольт (W/V) = (10 витков) / (U_эксп). Например, если при 10В на первичке на контрольной обмотке получилось 0.5В, то W/V = 10 / 0.5 = 20 витков/Вольт.
- Расчет общего числа витков: Зная W/V, легко вычислить витки для любой обмотки: W_общ = (W/V) * U_обм.
Например, для первичной обмотки на 220В: W_перв = 20 вит/В * 220В = 4400 витков.
Именно такие скрупулезные измерения и расчеты лежат в основе качественной перемотки трансформатора блока питания и гарантируют его соответствие исходным характеристикам после ремонта.
