Ремонт ПЛК Siemens S7-200: диагностика и устранение основных неисправностей
Программируемые логические контроллеры (ПЛК) — это сердце современных систем автоматизации. Выход из строя такого устройства, например, популярной серии Siemens S7-200, приводит к серьезным производственным простоям. Данный материал предназначен для инженеров и электронщиков, которые хотят разобраться в методах поиска и устранения типичных поломок силами собственной сервисной службы. Мы детально разберем пошаговый алгоритм диагностики, доступный для выполнения в условиях хорошо оснащенной мастерской.
Типовые признаки неисправности контроллера
Правильное определение симптома — ключ к быстрому поиску причины.
- Полное отсутствие реакции: индикаторы не светятся, устройство не подает признаков жизни. Основная область проверки — цепь питания.
- Индикация есть, связь отсутствует: контроллер выглядит рабочим, но не определяется программным обеспечением на ПК. Проблема может быть в интерфейсных микросхемах (RS-485) или прошивке.
- Неисправность отдельных каналов ввода/вывода: один или несколько дискретных или аналоговых каналов работают некорректно. Частая причина — перегорание выходных ключей или элементов защиты из-за перегрузки.
- Нестабильность аналоговых сигналов: показания «плывут», имеют шум или смещение. Следует искать проблемы в цепях фильтрации или оптронной развязки.
Таблица 1: Симптомы и вероятные причины
| Симптом | Вероятная причина | Область проверки |
|---|---|---|
| Нет индикации | Обрыв цепи, КЗ, сбой сетевого выпрямителя | Блок питания |
| Нет связи с ПК | Сгорел преобразователь интерфейса, обрыв цепи | Цепи RS-485/Ethernet |
| Сгорел выходной канал | Перегрузка, КЗ в нагрузке | Выходной ключ, защитный диод |
| Нестабильная работа | Деградация электролитических конденсаторов | Цепи фильтрации питания |
Какое оборудование потребуется для самостоятельной работы
Качественное восстановление электронных модулей требует специализированного инструмента.
- Мультиметр. Базовый прибор для проверки напряжений и целостности цепей.
- Осциллограф. Необходим для анализа работы тактовых генераторов и цифровых шин.
- Лабораторный блок питания с ограничением тока. Для безопасной подачи напряжения на плату после устранения КЗ.
- Паяльная станция. Обязательно с термофеном для SMD-монтажа и антистатическим паяльником.
- Лупа или микроскоп. Для тщательного визуального осмотра.
Важно: Работа без должного заземления и с использованием неподходящего паяльного оборудования может привести к необратимому повреждению микросхем.
Пошаговая инструкция по диагностике
Шаг 1: Внешний осмотр
Начните с тщательного визуального изучения платы.
- Что искать:
- Вздувшиеся электролитические конденсаторы.
- Потемневшие или расколотые резисторы и микросхемы.
- Трещины на плате и нарушение пайки.

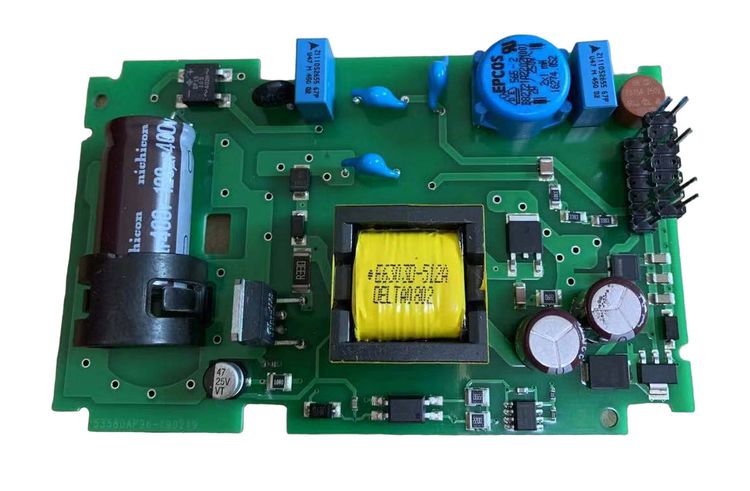

Шаг 2: Проверка цепей питания
Это первоочередной этап. Неисправный источник питания блокирует работу всего устройства.
- Алгоритм:
- Проверьте мультиметром отсутствие короткого замыкания на основных шинах (+5V, +3.3V относительно GND).
- Подав сетевое напряжение (соблюдая технику безопасности!), измерьте выходные напряжения. Они должны соответствовать номиналу.
- При отклонениях проверьте ключевые элементы: предохранитель, диодный мост, ключевой транзистор, ШИМ-контроллер.
Шаг 3: Диагностика процессорного модуля (CPU)
Если питание в норме, но устройство «мертво», проверьте «мозг» системы.
- Тактовый генератор. С помощью осциллографа убедитесь в наличии стабильной частоты на выводах кварцевого резонатора.
- Сигнал сброса. Убедитесь, что на pin Reset микропроцессора при включении формируется корректный импульс.
Шаг 4: Проверка интерфейсных цепей
Проблемы со связью часто вызваны выходом из строя интерфейсных преобразователей.
- Для RS-485: проверьте микросхему (например, MAX485) на наличие питания и прозвоните защитные TVS-диоды на линиях A/B. Они часто выходят из строя первыми.
Шаг 5: Проверка дискретных и аналоговых модулей
- Дискретный вход: проверьте целостность оптрона, подав тестовое напряжение.
- Дискретный выход: Наиболее частая неисправность — пробой выходного транзистора. Проверьте его мультиметром.
Меры предосторожности
- Никогда не работайте с сетевым напряжением без заземления.
- Внимательно следите за полярностью подаваемого напряжения.
- Используйте только нейтральные флюсы для пайки.
- Избегайте перегрева компонентов.
