Диагностика и ремонт микросхем: как проверить на исправность мультиметром и осциллографом

Качественный ремонт электронных компонентов и печатных плат начинается с точной диагностики. Особенно это касается микросхем — сложных компонентов, выход из строя которых парализует работу всего оборудования. В этой статье специалисты компании «X Prom Support» систематизировали многолетний опыт и делятся проверенными алгоритмами, которые помогут вам определить неисправность.

Алгоритм проверки микросхемы на исправность

Прежде чем приступать к измерениям, необходим визуальный осмотр и четкий план. Правильный алгоритм проверки микросхемы повышает шансы на успешное нахождение места неисправности.

• Внешний осмотр. Проверьте плату и компоненты на наличие механических повреждений, трещин, сколов, следов перегрева (потемнение, вздутие корпуса).
• Изучение документации. Найдите datasheet (техническое описание) на микросхему. Это ключ к пониманию ее работы.
• Проверка микросхемы на короткое замыкание и обрыв. Это первоочередная задача, которая часто позволяет быстро локализовать проблему.

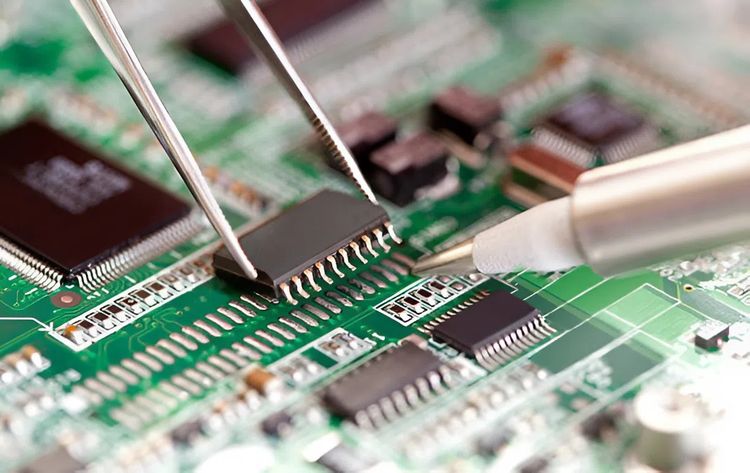

Как проверить микросхему мультиметром: пошаговая инструкция

Мультиметр — основной инструмент для первичной диагностики микросхем. С его помощью можно провести несколько важных тестов.

• Проверка питания. Включите питание платы. Согласно техническому описанию, установите мультиметр в режим измерения постоянного напряжения и проверьте наличие и соответствие номиналу напряжений на выводах питания (Vcc, Vdd) и земле (GND).
• Прозвонка на короткое замыкание. При выключенном питании в режиме прозвонки или измерения сопротивления прозвоните мультиметром микросхему на предмет короткого замыкания между выводами питания и землей. Низкое сопротивление — признак КЗ.
• Проверка на обрыв. Тот же метод помогает найти обрыв в цепи между выводом микросхемы и другими элементами платы.

Проверка микросхемы мультиметром на плате часто ограничена: прибор не отображает динамические процессы. Однако он остается незаменимым инструментом для исключения грубых дефектов.

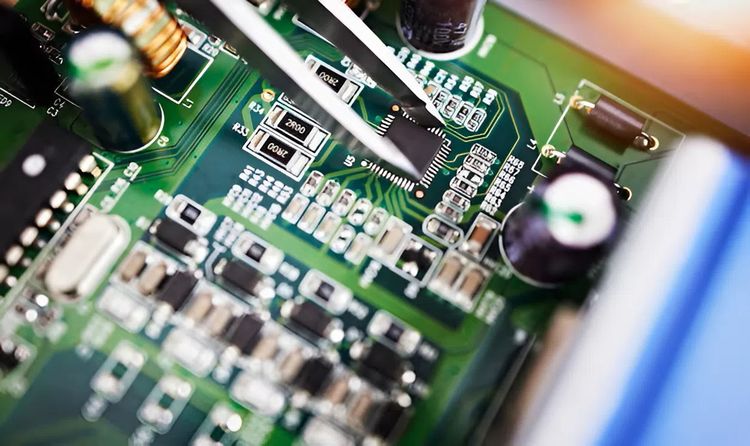

Как проверить микросхему осциллографом для точной диагностики

Если проверка микросхемы мультиметром не дала результатов, на помощь приходит осциллограф. Он позволяет визуализировать сигналы и оценить работу микросхемы в динамике.

• Анализ входных и выходных сигналов. Подав питание на плату, осциллографом проверьте наличие и форму тактовых импульсов, сигналов на входах и выходах. Отсутствие или искажение сигнала на выходе при наличии корректных входных сигналов — прямой признак неисправности.
• Испытание микросхем осциллографом включает в себя проверку целостности цифровых шин и аналоговых сигналов.
• Как правильно проверить микросхему осциллографом? Всегда имея под рукой принципиальную схему и понимая логику работы узла. Без этого проверка микросхем осциллографом превращается в хаотичные измерения.

Что нужно для проверки микросхем: базовый набор оборудования

Какое количество приборов должно быть для проверки микросхемы? Для полноценной работы необходим минимальный комплект:

• Цифровой мультиметр.
• Осциллограф (желательно двухканальный).
• Лабораторный блок питания с ограничением тока.
• Паяльное оборудование (станция, фен).
• Программатор (для работы с микросхемами памяти и МК).

Профессиональная диагностика и ремонт в «X Prom Support»

Самостоятельная проверка микросхем на работоспособность — сложная задача, требующая глубоких знаний, опыта и дорогостоящего оборудования. Если вы столкнулись с проблемой, которую не удается решить своими силами, доверьтесь профессионалам.

Компания «X Prom Support» специализируется на ремонте электронных компонентов и печатных плат любой сложности.

• Диагностика 0 ₽. Мы проводим бесплатную первичную диагностику в кратчайшие сроки.
• Опытные инженеры. В нашем штате — лучшие специалисты в России с опытом работы от 10 лет.
• Оперативный ремонт. За счет нашего многолетнего опыта средний срок ремонта составляет от 3-х до 15 дней.
• Гарантия 12 месяцев. Мы уверены в качестве своих работ и даем гарантию на все виды ремонта.

После диагностики мы с вами согласуем стоимость ремонта и точные сроки.

Не теряйте время на поиск сложных неисправностей! Напишите нам или позвоните в «X Prom Support», и мы вернем ваше оборудование к жизни с гарантией.

Часто задаваемые вопросы (FAQ)

Как определить поломку микросхемы с наибольшей вероятностью?

Наиболее вероятный признак — отсутствие выходных сигналов при наличии корректных входных и питания. Также частым симптомом является чрезмерный нагрев корпуса или короткое замыкание по линиям питания.

Можно ли проверить чипы на плате, не выпаивая их?

Проверить чипы на плате мультиметром и осциллографом во многих случаях можно и без выпаивания. Однако если цепи шунтированы другими элементами, для точной проверки исправности микросхемы потребуется ее демонтаж.

Почему диагностика в вашей компании бесплатная?

Мы стремимся сделать сотрудничество максимально комфортным. Бесплатная первичная диагностика позволяет вам точно узнать причину поломки и принять взвешенное решение о ремонте без финансовых рисков на первом этапе.

Вы даете гарантию на ремонт микросхем?

Да, компания «X Prom Support» предоставляет гарантию 12 месяцев на все работы по ремонту, включая замену и восстановление микросхем.
