Материалы и инструменты перемотчика: от провода до станка

Качественное восстановление трансформаторных устройств и силовых элементов – основа компонентного ремонта промышленной электроники. Успех этой кропотливой работы напрямую зависит от двух факторов: грамотного выбора материалов и наличия специализированного инструмента. Данная статья представляет собой подробный гид по оснащению мастера, занимающегося перемоткой трансформаторов импульсных блоков питания и другой сложной аппаратуры.

Основные материалы для перемотки: провод и изоляция

Процесс восстановления обмотки требует тщательного подбора исходных компонентов, от характеристик которых зависит надежность и долговечность отремонтированного узла.

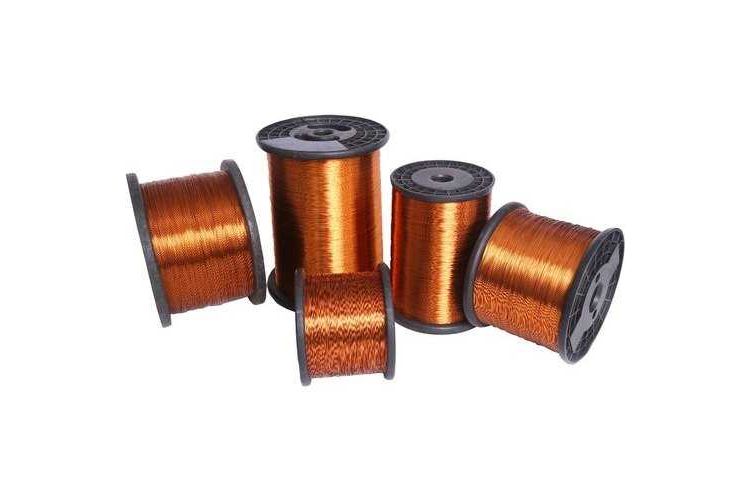

Марки обмоточного провода: характеристики и применение

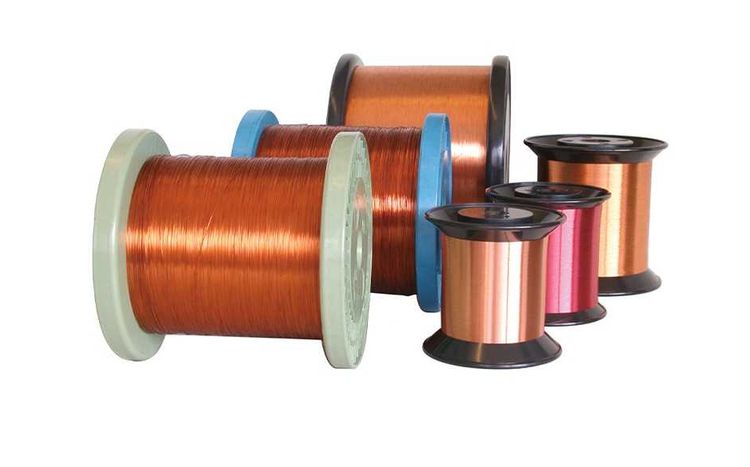

Обмоточный провод служит для создания токопроводящих витков. Его выбор определяется требуемым сечением, температурным классом и видом изоляции.

• ПЭТВ (Провод Эмалированный Теплостойкий с Лаковой Изоляцией Повышенной Прочности): Наиболее распространенный тип для ремонтных работ. Обладает прочной эмалевой изоляцией, стойкой к механическим воздействиям, что критично при ручной перемотке. Применяется в трансформаторах, дросселях, электродвигателях.
• ПЭЛ (Провод Эмалированный Медный с Лаковой Изоляцией): Классический вариант с хорошими электроизоляционными свойствами. По прочности уступает ПЭТВ, но может быть предпочтителен для определенных типов намотки.
• ПЭТВ-2: Отличается двойным слоем эмалевого покрытия, что обеспечивает повышенную электрическую прочность. Такой провод актуален для обмоток, работающих при высоких напряжениях, например, в импульсных блоках питания.
• Провода в шелковой или бумажной изоляции (ПШО, ПБО): Используются в специфических областях или для ремонта аппаратуры устаревших моделей, где важна историческая достоверность или особые условия эксплуатации.

Ключевыми параметрами при выборе являются диаметр жилы (сечение) и температурный индекс изоляции, который должен соответствовать рабочим условиям устройства.

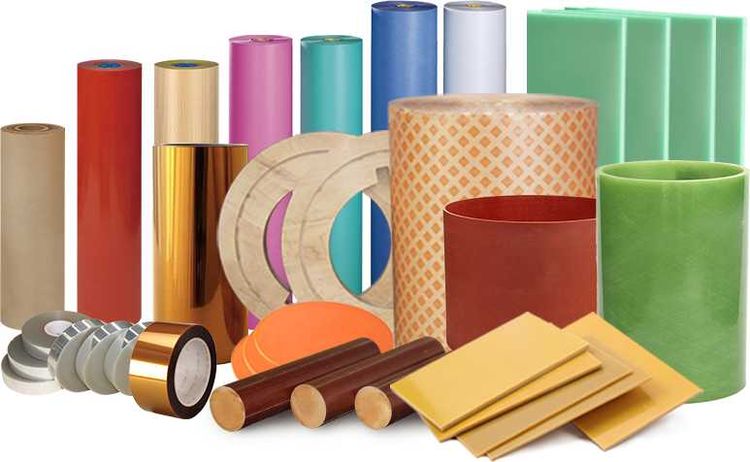

Изоляционные материалы: защита между слоями и витками

Межслойная и межвитковая изоляция предотвращает электрический пробой. Правильный ее подбор не менее важен, чем выбор провода.

• Лакоткань (ЛХ, ЛС): Ткань, пропитанная лаком. Обладает высокой механической и электрической прочностью. Традиционный материал для изоляции каркасов и межслойной прокладки в силовых трансформаторах.
• Электроизоляционный картон (ГЭ, ЭИ): Жесткий материал для создания каркасов, прокладок и экранов. Незаменим при ремонте трансформаторов сетевой частоты.
• Флекс (ФУМ, полиимидная пленка): Тонкая, но чрезвычайно прочная и теплостойкая синтетическая пленка. Широко применяется в перемотке импульсных трансформаторов и дросселей благодаря компактности и высоким диэлектрическим свойствам.
• Крафт-бумага, каптоновая и майларовая лента: Используются для различных целей: от временной фиксации до основной изоляции в высокочастотных устройствах.

Сравнительная таблица изоляционных материалов

Материал	Теплостойкость	Механическая прочность	Основное применение
Лакоткань	Высокая	Очень высокая	Силовые трансформаторы, межслойная изоляция.
Флекс (полиимидная пленка)	Очень высокая	Высокая (на разрыв)	Импульсные трансформаторы, тонкая межслойная изоляция.
Электроизоляционный картон	Средняя	Высокая (жесткость)	Каркасы, экраны, прокладки в силовых устройствах.
Крафт-бумага	Средняя	Средняя	Вспомогательная изоляция, разделение слоев.

Инструменты и оборудование: от простого к сложному

Технологическое оснащение определяет скорость, точность и качество работы по восстановлению обмоток.

Ручной инструмент и простейшие приспособления

Начальный этап работы или разовые ремонты часто обходятся минимальным набором.

• Разборка: Для аккуратного разбора сердечника необходим набор слесарного инструмента: молотки (деревянный, резиновый), съемники, оправки.
• Очистка: Щетки по металлу, растворители для удаления старого лака.
• Подготовка: Станки или ручные приспособления для намотки. Простейший счетчик витков можно изготовить самостоятельно, используя старый механический счетчик (например, от велосипеда) или герконовый датчик, соединенный с микроконтроллером или простейшей схемой на основе калькулятора.
• Намотка: Самое простое решение – использование патрона дрели или шуруповерта, закрепленного в тисках, совместно с самодельным держателем катушки с проводом. Это позволяет механизировать процесс, но требует от мастера большого внимания для укладки витков.

Специализированные станки для перемотки

Для профессиональной деятельности, особенно при компонентном ремонте промышленной электроники, необходимо более совершенное оборудование.

• Ручные намоточные станки: Имеют крепкий каркас, удобную рукоятку с трещоткой, счетчик витков (механический или электронный) и регулируемый держатель бобины с проводом. Значительно повышают аккуратность и скорость работы.
• Полуавтоматические станки: Оснащены электроприводом с регулируемой скоростью, педалью управления, усовершенствованными счетчиками и натяжными устройствами для провода. Идеальны для серийного ремонта и намотки сложных каркасов с большим количеством витков.
• Вспомогательное оборудование: К этой категории относятся устройства для пропитки обмоток лаком в вакуумной среде, сушильные шкафы, установки для проверки межвиткового замыкания и контроля индуктивности.

Услуги компании X Prom Support

Специалисты нашей компании, занимающиеся перемоткой импульсных блоков питания и ремонтом промышленной электроники, используют исключительно профессиональные материалы и оборудование. Мы работаем с проверенными поставщиками компонентов, применяем современные полуавтоматические станки и осуществляем полный цикл контроля качества после восстановления. Это гарантирует, что перемотка трансформатора блока питания будет выполнена с точным соблюдением оригинальных параметров и требований надежности.

Где приобретать материалы и оборудование: практические советы

Надежные поставщики – залог стабильного качества работ.

• Специализированные магазины и интернет-площадки: Рекомендуется искать продавцов, которые напрямую сотрудничают с заводами-изготовителями электротехнической продукции. Обращайте внимание на отзывы и наличие сертификатов.
• Промышленные рынки и склады: Позволяют визуально оценить товар, но требуют от мастера глубоких знаний для самостоятельной проверки качества.
• Запас от старых устройств: Иногда для ремонта можно использовать провод и изоляцию от не подлежащих восстановлению аппаратов, но этот метод сопряжен с риском применения уже отработавших свой ресурс материалов.

При выборе ориентируйтесь на репутацию поставщика, полноту ассортимента и возможность приобретать материалы в нужном вам количестве – от бухты до нескольких граммов провода.

Компетентный подбор обмоточных проводов, изоляции и технологического оснащения формирует фундамент для успешного восстановления любых трансформаторных устройств. От этого зависит не только результат единичного ремонта промышленной электроники, но и репутация мастера или сервисного центра. Инвестиции в качественные материалы и удобный инструмент всегда окупаются высокой производительностью и безупречным качеством готовых изделий.

Обращайтесь к нам в X Prom Support для профессиональной перемотки трансформаторов и ремонта блоков питания любой сложности. Наши специалисты обеспечат вашему оборудованию вторую жизнь с гарантией надежности.
