Почему не работает сенсорная панель станка: 5 основных причин и что делать

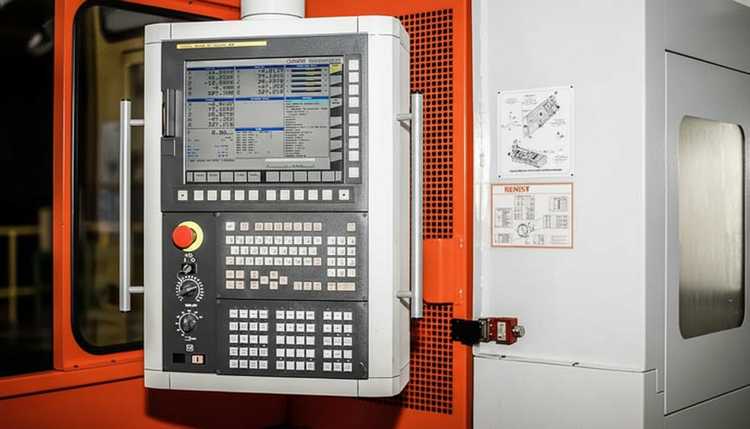

Сенсорная панель оператора – это главное «окно» в душу современного станка. Через нее технолог задает режимы резания, наладчик корректирует обходные пути, а сама система отображает параметры работы приводов и контроллеров. Когда этот интерфейс выходит из строя, станок становится «немым» и «слепым», что неминуемо ведет к остановке производственной линии.

Часто владельцы оборудования принимают фатальное решение: заказывают новую панель за рубежом и ждут ее неделями. Однако в большинстве случаев проблема решается быстрее и дешевле – с помощью профессиональной диагностики и компонентного ремонта промышленной электроники. В этой статье мы разберем пять основных причин, почему панель оператора не реагирует на команды, и расскажем, как действовать в каждой ситуации, чтобы минимизировать простой.

Причина №1: Механическое повреждение сенсорного стекла

Это самая распространенная и очевидная неисправность на производствах с высокой интенсивностью работы. Операторы используют экран в защитных перчатках, иногда прикладывая излишние усилия, или же на панель могут падать инструменты и стружка.

Симптомы:

• Панель не реагирует на касания в определенных зонах.
• Сенсор срабатывает самопроизвольно или требует сильного нажатия.
• Визуально заметны трещины, глубокие царапины или сколы на поверхности экрана.

Что делать?

В отличие от бытовой техники, заменить только защитное стекло в промышленной панели часто невозможно без замены всего сенсорного модуля. Наши инженеры выполняют замену сенсорного стекла или всего дисплейного модуля в сборе. Важно понимать: даже если разбит экран, графический интерфейс может отображаться корректно, но ввод команд становится невозможным. Мы восстанавливаем работоспособность устройства, подбирая точный аналог поврежденного компонента.

Причина №2: Выход из строя ЖК-матрицы или подсветки

Данная поломка связана с естественным старением компонентов или производственным браком. ЖК-матрица и лампы подсветки имеют ограниченный ресурс, особенно при круглосуточной эксплуатации станка.

Симптомы:

• Пропало изображение: экран выглядит абсолютно черным, но при подсвечивании фонариком под углом можно разглядеть контуры картинки. Это верный признак того, что вышла из строя подсветка.
• Искажения картинки: на экране появились полосы, изображение двоится, «плывет» или расслаивается.
• Изменение цветов: изображение уходит в красные или фиолетовые тона, что говорит о деградации ламп.

Что делать?

В данной ситуации требуется замена подсветки промышленного монитора или самой ЖК-матрицы. Это сложная процедура, требующая разбора дисплейного модуля и высокой точности при работе с оптическими пленками и хрупкими шлейфами. Самостоятельная замена ламп на светодиодные ленты без переделки схемы питания может привести к неравномерной засветке и полной неработоспособности панели. Мы проводим полное восстановление с заменой элементов подсветки на оригинальные или совместимые аналоги.

Причина №3: Сбой в блоке питания или последствия скачков напряжения

Промышленные сети не всегда отличаются стабильностью. Скачки напряжения, перекос фаз или импульсные помехи – главные враги электроники. Панель оператора может не включаться именно из-за проблем с питанием.

Симптомы:

• Панель полностью «мертва»: не горит индикатор, нет реакции на включение.
• Устройство циклически перезагружается и не доходит до загрузки операционной системы.
• Появился запах гари в районе клемм подключения или блока питания.

Что делать?

Первым делом необходимо проверить входное напряжение на клеммах мультиметром. Часто проблема кроется во внешнем источнике питания, который просел или вышел из строя. Однако если внешнее питание в норме, причина внутри: сгорели предохранители, пробиты диодные мосты, вздулись конденсаторы или вышли из строя ШИМ-контроллеры на внутренней плате. Требуется профессиональный ремонт платы управления с заменой сгоревших компонентов. Не пытайтесь подключать блок питания с большей мощностью «на пробу» – это может убить процессорный модуль.

Причина №4: Износ или повреждение шлейфов и контактных соединений

В условиях вибрации, особенно если панель установлена непосредственно на станке или подвижной части, контакты постепенно нарушаются. Шлейфы перетираются в местах изгиба, а разъемы теряют надежный контакт.

Симптомы:

• «Плавающие» неисправности: панель работает, но при малейшем толчке или вибрации пропадает изображение или сенсорный ввод.
• Изображение искажается рябью или полосами при изменении положения панели.
• Экран периодически гаснет и загорается снова.

Что делать?

Диагностика таких неисправностей требует вскрытия панели и прозвонки цепей. Иногда достаточно поджать разъем или почистить контакты специальным составом. Но чаще требуется ремонт шлейфа или его замена. В сложных случаях, когда дорожки на плате возле разъема повреждены или окислены из-за попадания влаги, необходимо восстановление целостности цепей методом микропайки.

Причина №5: Отказ микросхем памяти, процессора или потеря прошивки

Это наиболее сложная категория поломок, требующая глубокого понимания архитектуры промышленного контроллера. Панель оператора – это по сути специализированный компьютер. И как в любом компьютере, в нем может полететь программное обеспечение или выйти из строя аппаратная начинка.

Симптомы:

• Панель включается, загорается подсветка, но графический интерфейс не отображается.
• Устройство зависает на логотипе загрузки.
• Панель не видит управляющий контроллер, хотя настройки сети верны.
• На экране появляются хаотичные символы или ошибки, которых раньше не было.

Что делать?

Эти симптомы указывают либо на повреждение прошивки, либо на физическую смерть микросхемы памяти или процессора. Попытки перепрошить панель самостоятельно могут окончательно заблокировать устройство. Необходим компонентный ремонт промышленной электроники: инженер выпаивает неисправную микросхему, прошивает новый компонент на программаторе и восстанавливает целостность платы. Это ювелирная работа, которая требует наличия принципиальных схем и технической документации.

Профессиональный подход к восстановлению

Как видите, причин для остановки станка много, и не всегда они очевидны. Попытки сэкономить время и «просто починить» пару проводов часто приводят к усугублению поломки. Компания «Икс Пром Суппорт» предлагает комплексное решение – от выездной диагностики до сложного ремонта в лабораторных условиях.

Почему стоит доверить ремонт нам?

• Глубокая диагностика: Мы не ограничиваемся визуальным осмотром. С помощью специализированного оборудования мы находим скрытые дефекты, которые не видны на первый взгляд.
• Компонентный ремонт: Мы восстанавливаем электронику на уровне микросхем, конденсаторов и дросселей. Это позволяет сохранить заводские настройки и конфигурацию вашей сети, чего невозможно добиться при простой замене всего блока.
• Работа с любыми брендами: Наши инженеры имеют опыт восстановления панелей управления Siemens, Weintek, Proface, Delta, Beckhoff и многих других.
• География без границ: Наш инженерный центр находится в Москве, где мы принимаем оборудование в ремонт и проводим сложнейшие восстановительные работы. Но это не означает, что мы помогаем только столичным производствам. Мы успешно организовали логистику и работаем со всей Россией. Вы можете отправить неисправную панель транспортной компанией, а после качественного ремонта мы вернем ее в любой регион – от Калининграда до Владивостока.
• Сохранение данных: При ремонте мы делаем все возможное, чтобы сохранить ваш проект и калибровки. В критических случаях, когда микросхема памяти нечитаема, мы восстанавливаем конфигурацию по резервной копии или восстанавливаем загрузочные записи.

Почему важно действовать быстро?

Представьте, что конвейер встал на неделю в ожидании новой панели из-за границы. С учетом таможни и логистики сроки могут растянуться на месяц. Это не просто неудобство – это прямые убытки, невыполненные заказы и сорванные контракты.

Наши инженеры вернут станок в строй за 1-2 дня, восстановив вашу панель на компонентном уровне. Мы понимаем цену каждого часа простоя, поэтому работаем максимально оперативно. Не ждите поставок из-за рубежа – возвращайте оборудование в работу немедленно.

Вопрос стоимости

Покупка новой HMI-панели для устаревшего, но работоспособного станка может стоить как подержанный автомобиль. При этом новую панель придется интегрировать в старую систему, перешивать и адаптировать. Возникают скрытые расходы на пусконаладку и перенастройку, а также риск несовместимости оборудования.

Мы предлагаем профессиональный ремонт панели управления, который обойдется в разы дешевле полной замены. Вы получаете полностью работоспособное устройство с сохранением всех настроек и калибровок, без необходимости останавливать производство на долгий срок. Узнайте точную стоимость после бесплатной диагностики – просто отправьте нам заявку.

Не спешите ставить крест на оборудовании

Выход из строя сенсорной панели – это не приговор для станка. В большинстве случаев работоспособность оборудования можно восстановить путем качественного ремонта электроники. Не торопитесь списывать устройство или заказывать новое. Доверьте диагностику профессионалам, чтобы точно определить причину неисправности: от банального окисления контактов до сложного отказа микропроцессора.

Наш инженерный центр в Москве оснащен всем необходимым для диагностики и ремонта промышленных панелей любого уровня сложности. Но где бы ни находилось ваше производство – в Санкт-Петербурге, Екатеринбурге, Новосибирске или любом другом уголке страны – мы готовы прийти на помощь. Мы наладили удобную схему работы с транспортными компаниями, чтобы получить ваше оборудование, восстановить его и отправить обратно в кратчайшие сроки.

Не позволяйте мелкой поломке останавливать ваш бизнес. Верните станку зрение и управление с минимальными потерями времени и бюджета.

Обращайтесь к нам! Компания «Икс Пром Суппорт» – это команда экспертов в области промышленной автоматизации. Мы поможем быстро и эффективно вернуть ваше оборудование к жизни, минимизируя простои и финансовые потери. Просто оставьте заявку на сайте или позвоните нам – и мы решим вашу проблему, даже если вы находитесь за тысячи километров от Москвы.
