Пять ключевых причин неисправности печатных плат и способы их устранения

Сложность современного ремонта электроники

В ходе эксплуатации электронной аппаратуры основным несущим элементом, наиболее подверженным поломкам, часто оказывается печатная плата. Она выполняет критически важные функции: обеспечивает механическое крепление и электрическую связь между всеми элементами схемы. Хотя мы настоятельно не рекомендуем выполнять разборку и самостоятельный ремонт сложных приборов, значительная часть оборудования поступает к нам уже после попыток восстановления силами пользователей. Данный материал призван помочь в первичном выявлении типовых неисправностей монтажных оснований, чтобы вы понимали потенциальный характер проблемы и возможные пути её решения.

Современные печатные платы – это высокотехнологичные многослойные изделия, количество проводящих слоёв в которых может достигать нескольких десятков. Такая конструкция позволяет размещать сложнейшие схемы в миниатюрных корпусах, но одновременно существенно усложняет процессы поиска дефектов и их устранения. Качественный ремонт подобных узлов требует от специалистов не только обширных знаний в области схемотехники и материаловедения, но и наличия особого оснащения, соответствующего строгим международным нормативам.

Основные источники неполадок и технологии восстановления

Выход из строя установленных элементов

Наиболее распространённый сценарий отказа аппаратуры при отсутствии видимых физических воздействий – поломка одного или нескольких навесных элементов. Речь может идти о пассивных составляющих (конденсаторы, резисторы, индуктивности) и активных компонентах (микроконтроллеры, диодные сборки, транзисторы, микросхемы). К этому приводят такие факторы, как естественное старение, перегрев, броски напряжения в сети или скрытый производственный брак. Иногда происходит деградация электрических связей либо полное отсоединение детали от посадочного места.

Способы выявления и ремонта:

• Первичный визуальный осмотр: Нередко неисправную деталь можно обнаружить по внешним признакам: изменению цвета корпуса, его вздутию, наличию сколов или микротрещин.
• Аппаратная диагностика: Для точной проверки характеристик элементов и обнаружения скрытых дефектов применяются мультиметры, осциллографы и специальные анализаторы.
• Процедура замены: Установка нового элемента подразумевает использование профессиональной техники: многоканальных паяльных комплексов, инфракрасных станций для работы с компонентами в корпусах BGA и термовоздушных систем. Подобные операции следует поручать подготовленным мастерам, чтобы не допустить теплового разрушения самой платы.

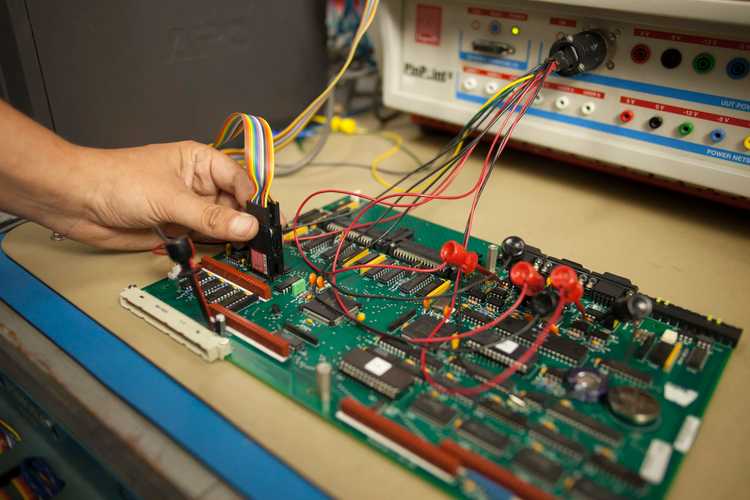

Нештатные режимы в цепях электропитания

Сбои в системе энергоснабжения прибора могут проявляться схожим с выходом из строя деталей образом. Суть неисправности заключается в поступлении на плату или её отдельные сегменты напряжения, превышающего расчётные нормы. Это вызывает перегрев и последующее разрушение элементов. Для диагностики необходимо выполнить контроль потребляемых токов как на конкретных участках цепи, так и на всей плате в совокупности.

Способы выявления и ремонта:

• Изучение принципиальной схемы: Мастер должен располагать технической документацией на изделие и чётко понимать алгоритм его функционирования.
• Последовательные измерения: С применением точных измерительных устройств находятся зоны с отклоняющимся от нормы энергопотреблением.
• Замена вышедших из строя деталей: После точного определения проблемной области, как правило, необходима установка новых компонентов, повреждённых вследствие перегрузки.

Нарушение целостности проводящих путей (дорожек)

Проводники на поверхности платы, изготовленные из меди или её сплавов, могут быть повреждены из-за механического воздействия, перегрева, коррозии или загрязнения токопроводящей пылью, что ведёт к межсхемному замыканию. Обрыв или ухудшение проводимости дорожки ведёт к разрыву электрической цепи.

Способы выявления и ремонта:

• Контроль под увеличением: Зачастую место обрыва или подгорания токопроводящего пути видно при использовании микроскопа или лупы.
• Прозвонка электрических цепей: Для поиска незаметных глазу дефектов используется тестер в режиме проверки целостности соединения.
• Воссоздание проводящих участков: Технология восстановления включает очистку дефектной зоны, нанесение специального токопроводящего покрытия или монтаж соединительных перемычек с последующей защитной изоляцией. Эта работа требует максимальной аккуратности и точности.

Проектные и производственные недочёты

В отдельных случаях причиной регулярных поломок становятся ошибки, допущенные на стадии разработки прибора или подбора его составных частей. Использование некачественных или работающих на пределе возможностей элементов, неверный расчёт тепловыделения, неудачная компоновка – всё это является предпосылкой для постоянного перегрева и ускоренного износа монтажной основы.

Способы выявления и ремонта:

• Анализ периодичности возникновения неполадок: Если аппарат ломается снова и снова после проведённого восстановления, велика вероятность наличия системного дефекта.
• Техническое усовершенствование платы: В ряде ситуаций опытные инженеры могут предложить вариант по замене ненадёжных деталей на более качественные аналоги или скорректировать схему для оптимизации температурного режима.
• Замена платы в сборе: При существовании неустранимых проектных просчётов самым разумным выходом может стать установка полностью нового или модернизированного планарного компонента.

Физические (механические) воздействия

К данной категории относятся все виды силового воздействия на прибор: удары, падения, длительная вибрация, изгибающие нагрузки, попадание жидкостей или критический перегрев. Результатом могут стать трещины в основании, отрыв компонентов, деформация разъёмов вплоть до расслоения внутренних слоёв многослойной конструкции.

Способы выявления и ремонта:

• Комплексный визуально-инструментальный контроль: Необходимо тщательно обследовать плату на предмет трещин, сколов, утраченных контактных площадок и деформированных соединителей.
• Устранение последствий физических повреждений: Процесс восстановления может содержать комплексные операции: ликвидацию трещин, регенерацию повреждённых участков, восстановление межслойных переходов и обратный монтаж элементов. Это требует наличия особого инструментария и расходных материалов.

Профессиональный ремонт печатных плат в компании X Prom Support

Сервисный центр X Prom Support располагает всем необходимым для квалифицированного восстановления печатных плат различного уровня сложности. Наши сотрудники обладают соответствующей подготовкой и используют в работе современное диагностическое и монтажное оборудование.

Мы предоставляем полный спектр сервисных услуг:

• Углублённая диагностика причин возникновения неисправности с применением профессионального измерительного парка.
• Замена неработоспособных электронных компонентов, включая микросхемы в корпусах типа BGA и элементы для поверхностного монтажа (SMD).
• Восстановление повреждённых проводящих дорожек и контактных площадок.
• Устранение последствий физических повреждений, коррозии и попадания влаги.
• Экспертные консультации по вопросам повышения надёжности и ремонтопригодности электронных модулей.

Каждое восстановление выполняется с неукоснительным соблюдением технологических нормативов, что является гарантией длительной последующей эксплуатации отремонтированного устройства.

Диагностика и ремонт современных печатных плат – это ответственная техническая задача, нуждающаяся в опыте, знаниях и специальном оснащении. Самостоятельные попытки починки без должной квалификации нередко приводят к окончательной поломке и возрастанию стоимости последующего профессионального вмешательства. Грамотное определение корня проблемы – это уже значительная часть успеха на пути к возвращению работоспособности сложного оборудования.

Обращайтесь в компанию X Prom Support – мы гарантируем экспертный подход, применение качественных комплектующих и предоставляем гарантию на все виды выполненных работ. Доверьте восстановление вашей техники квалифицированным специалистам.
