Частые неисправности частотных преобразователей: 7 главных причин выхода из строя

Почему ломается ЧП? ТОП-7 неисправностей и ремонт

Частотный преобразователь — это сложный электронный мозг, управляющий вашим производственным процессом. Любой его сбой ведет к простою оборудования, срыву сроков и финансовым потерям. Когда ПЧ выходит из строя, критически важно быстро и точно определить причину. Мы собрали список из 7 самых распространенных неисправностей, их симптомов и возможных путей решения, чтобы вы могли сориентироваться в ситуации.

ТОП-7 неисправностей частотных преобразователей: диагностика по симптомам

Вот список проблем, с которыми наши инженеры сталкиваются чаще всего при выполнении ремонта промышленной электроники.

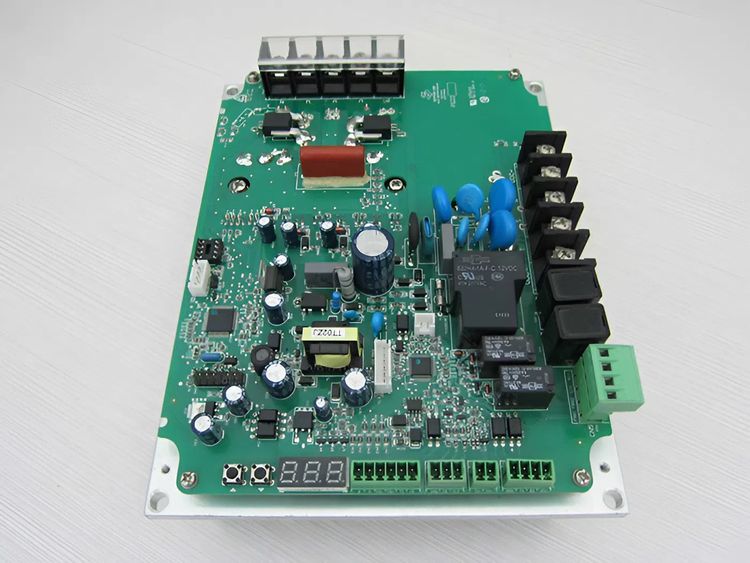

1. Не горит дисплей, преобразователь не включается

• Симптом: При подаче питания устройство полностью неактивно. Дисплей не светится, индикаторы не горят.
• Возможная причина: Чаще всего проблема в цепи питания. Вышел из строя входной выпрямительный мост, предохранители, либо дежурный источник питания на плате управления. Реже — обрыв цепи или проблемы с силовыми ключами.
• Что делать? Требуется компонентный ремонт промышленной электроники, а именно — диагностика и восстановление цепи питания. Самостоятельная проверка может привести к короткому замыканию.

2. Преобразователь перегревается и уходит в защиту

• Симптом: Появление ошибок перегрева (например, «Over Temp» или «OH»), даже при штатной нагрузке. Устройство может отключаться после некоторого времени работы.
• Возможная причина: Забит пылью радиатор и кулеры, неисправен вентилятор охлаждения, высохла термопаста или деградировали датчики температуры.
• Что делать? Начать с чистки системы охлаждения. Если не помогло — необходима диагностика датчиков и цепи управления вентиляторами. Такой ремонт частотных преобразователей требует точных измерений.

3. Ошибка перегрузки по току

• Симптом: Преобразователь выдает ошибку «OC» или «Overcurrent» при запуске или во время работы двигателя.

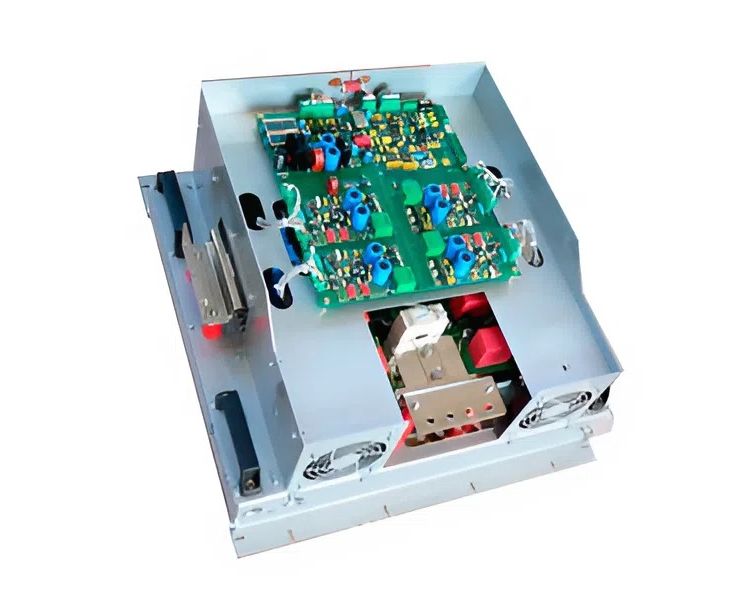

• Возможная причина: Наиболее частая и серьезная причина — пробой IGBT-транзисторов (силовых ключей). Также возможны неисправности датчиков тока, драйверов управления или проблемы с двигателем (межвитковое замыкание).
• Что делать? Немедленно отключить питание. Требуется комплексная диагностика силового модуля и цепей управления. Компонентный ремонт силовых ключей — одна из наших ключевых специализаций.

4. Двигатель работает рывками или с нестабильной скоростью

• Симптом: Двигатель вибрирует, дергается, не выходит на заданные обороты.
• Возможная причина: Неисправность платы управления, выход из строя одного из ключей инвертора («полуфаза»), проблемы с датчиками обратной связи (энкодерами) или некорректные настройки.
• Что делать? Проверить настройки. Если с настройками все в порядке — требуется углубленная диагностика выходного каскада и ремонт платы управления ЧП.

5. Постоянные ошибки по входу или выходу

• Симптом: Преобразователь показывает ошибки «Under Voltage» (низкое напряжение) или «Over Voltage» (высокое напряжение) без объективных причин в сети.
• Возможная причина: Высохли электролитические конденсаторы в звене постоянного тока, что приводит к нестабильности напряжения. Реже — неисправность модулятора или цепи измерения.
• Что делать? Необходим визуальный осмотр и проверка емкости конденсаторов. Компонентный ремонт частотных преобразователей в этом случае подразумевает замену конденсаторной батареи на новые, с аналогичными или улучшенными параметрами.

6. Отсутствие выходного напряжения

• Симптом: Двигатель не запускается, хотя дисплей ПЧ горит и ошибок нет. На выходных клеммах отсутствует напряжение.
• Возможная причина: Неисправность драйверов, которые управляют силовыми ключами, обрыв в цепи или сбой в прошивке контроллера.
• Что делать? Требуется диагностика всех уровней схемы: от управляющей логики до силовой части. Это сложная задача, которую лучше доверить специалистам по ремонту промышленной электроники.

7. Самопроизвольные перезагрузки или сброс параметров

• Симптом: Устройство периодически перезагружается во время работы, сбрасываются настройки.
• Возможная причина: Проблемы с источником питания платы управления (просадки напряжения), нестабильная работа процессора или дефекты в модуле памяти.
• Что делать? Необходима проверка стабильности всех питающих напряжений на плате. Чаще всего требуется ремонт платы управления.

Важно: Большинство описанных неисправностей требуют не просто замены модуля, а точной пайки и глубокой схемотехнической диагностики. Попытки самостоятельного ремонта частотных преобразователей без опыта и оборудования часто приводят к необратимому повреждению плат и удорожанию итогового восстановления.

Доверьте ремонт профессионалам

Как видите, диагностика и устранение неисправностей ЧП — это задача для подготовленных инженеров, имеющих осциллографы, программные комплексы и богатый опыт. Наша компания X Prom Support специализируется на компонентном ремонте промышленной электроники. Мы не меняем платы целиком, а восстанавливаем их на компонентном уровне, что значительно дешевле и быстрее для вас.
