Ремонт датчиков давления и приборов КИП: системный подход к диагностике и восстановлению

Внезапный отказ контрольно-измерительного прибора, особенно такого критичного элемента, как датчик давления, создает серьезные риски для технологического процесса. Остановка производства, брак продукции, нарушение регламентов безопасности – все это последствия некорректных показаний или полного отсутствия сигнала. Оперативное выявление причины сбоя и грамотное восстановление работоспособности оборудования являются задачами первостепенной важности для служб главного механика и энергетика. В данной статье эксперты сервисного центра «X Prom Support» структурируют информацию о типовых неисправностях средств измерения, предоставят практическое руководство по первичной диагностике и подробно описывают этапы профессионального ремонта.

Принципиальная классификация неисправностей приборов КИП

Все причины выхода из строя измерительных преобразователей можно разделить на две крупные категории: обусловленные внешним воздействием и вызванные внутренними процессами. Корректное определение категории неисправности сужает круг поиска и сокращает время на восстановление.

Внешние факторы и повреждения

Данная группа неисправностей возникает из-за нештатных условий эксплуатации или механических воздействий.

• Нарушения в цепи подключения: Обрыв или плохой контакт сигнальных проводов, отсутствие или нестабильность напряжения питания, неправильное заземление. Проявляется как отсутствие показаний, “прыгающий” сигнал или постоянная ошибка.
• Загрязнение и засорение: Попадание технологической среды, конденсата, твердых частиц в импульсную линию или на чувствительный элемент (мембрану). Приводит к завышенным, заниженным или “застывшим” показаниям.
• Механические и тепловые перегрузки: Работа при давлениях, значительно превышающих номинальное, гидроудары, постоянная вибрация, воздействие экстремально высоких или низких температур. Вызывают необратимую деформацию мембраны, разрушение сварных швов, повреждение корпуса.
• Коррозия и электрохимическое воздействие: Работа с агрессивными средами без соответствующего конструктивного исполнения (например, без химической защиты мембраны) ведет к постепенному разрушению материалов.

Внутренние сбои и износ компонентов

Эти неполадки связаны с деградацией или отказом внутренних компонентов самого измерительного устройства.

• Дрейф или выход из строя первичного сенсора: Постепенное изменение характеристик пьезорезистивного моста, емкостного датчика или тензометрического элемента. Проявляется в виде систематической погрешности, нелинейности выходного сигнала.
• Неисправности электронной платы (модуля преобразования сигнала): Сбои в работе микропроцессора, выход из строя элементов обвязки, деградация пайки, пробой изоляции. Характеризуются полным отсутствием связи, выдачей некорректных цифровых кодов ошибок, неадекватной реакцией на изменение входного воздействия.
• Износ или повреждение дисплея, элементов интерфейса: Физическое разрушение экрана, поломка кнопок настройки, нарушение контактов в разъемах для подключения коммуникаторов.

Алгоритм диагностики: от проверки подключения до анализа сигнала

Эффективный поиск неисправности должен проводиться последовательно, от простого к сложному, что минимизирует временные затраты. Предлагаем следующий порядок действий.

Первичный визуальный и инструментальный контроль

На данном этапе необходимо исключить очевидные внешние причины.

• Визуальный осмотр: Проверить целостность корпуса прибора, наличие следов коррозии, подтеков технологической среды, состояние сальникового уплотнения ввода кабеля.
• Проверка механических соединений: Убедиться в надежности монтажа прибора, отсутствии вибрации. Проверить состояние и правильность подключения импульсных линий (для датчиков избыточного давления).
• Контроль условий эксплуатации: Сверить фактические параметры процесса (давление, температура, химическая совместимость среды) с паспортными данными и маркировкой на корпусе средства измерения.

Проверка электрических цепей и параметров сигнала

Если визуальный осмотр не выявил нарушений, необходимо перейти к электрической части.

• Измерение напряжения питания: С помощью мультиметра проверить наличие и величину напряжения на клеммах питания прибора. Оно должно соответствовать заявленному (как правило, 24 В постоянного тока). Убедиться в стабильности напряжения.
• Контроль выходного сигнала: Измерить силу тока в сигнальной петле (нормальный режим 4-20 мА) или снять показания с цифрового интерфейса (HART, Profibus). Проверить, изменяется ли сигнал при механическом воздействии на мембрану (с осторожностью) или при изменении технологического давления.
• Прозвонка кабелей и проверка заземления: Убедиться в целостности сигнальных и питающих жил, отсутствии короткого замыкания. Проверить качество контакта на защитном заземлении – плохое заземление является частой причиной нестабильного сигнала.

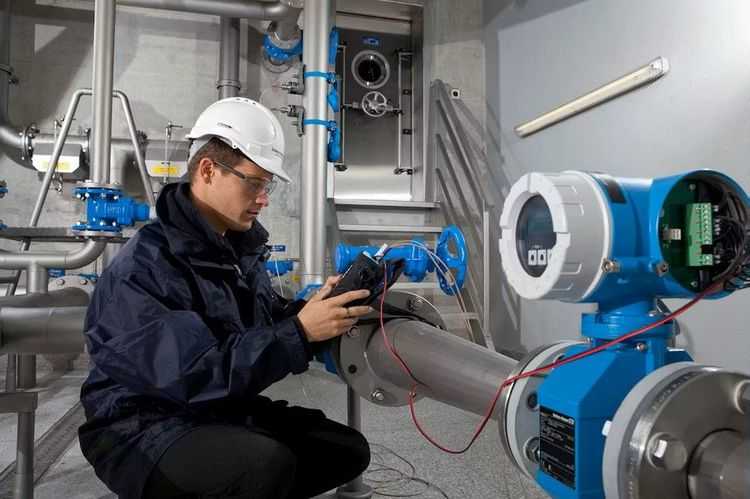

• Диагностика с помощью коммуникатора: Для интеллектуальных приборов использование HART-коммуникатора или полевого контроллера позволяет считать цифровые показания, диагностические коды ошибок, провести тест “аналогового выхода” и получить доступ к внутренним параметрам.

В случаях, когда первичная диагностика указывает на внутреннюю неисправность чувствительного элемента или электронного блока, либо самостоятельный поиск не принес результатов, дальнейшие работы целесообразно проводить в условиях специализированной сервисной мастерской. На этом этапе компания «X Prom Support» предлагает профессиональные услуги по углубленной диагностике сложных средств автоматизации. Наши специалисты, обладая необходимым оборудованием и знаниями протоколов, оперативно установят точную причину сбоя и представят аргументированное заключение о возможности и стоимости восстановления.

Особенности ремонта различных типов датчиков давления

Технология восстановления напрямую зависит от принципа действия и конструктивного исполнения неисправного преобразователя.

Восстановление пьезорезистивных сенсоров

Данный тип чувствительных элементов наиболее распространен. Ремонт может включать:

• Очистку и замену изолирующей мембраны: При ее засорении или повреждении.
• Восстановление кремниевого чувствительного элемента: В специализированных условиях возможно его очистка или замена, если он не был подвержен необратимому разрушению.
• Ремонт или замену платы первичного преобразования сигнала (ASIC): Перепайка компонентов, замена микросхем.

Ремонт емкостных и электромеханических преобразователей

Для таких датчиков характерны иные операции:

• Регулировку и юстировку механических элементов (для электромеханических систем).
• Восстановление емкостных ячеек, устранение загрязнений, влияющих на диэлектрическую проницаемость.
• Замену предварительно-усилительных плат, расположенных в непосредственной близости от сенсора.

Этапы профессионального восстановления в сервисном центре

Качественный ремонт – это строгий технологический процесс, гарантирующий надежность отремонтированного прибора.

Разборка, дефектовка и замена элементов

• Оборудование устанавливается на стенд, производится его аккуратная разборка с использованием специального инструмента.
• Проводится тщательная дефектовка всех модулей: сенсорного, электронного, дисплейного, корпусных частей.
• Неисправные компоненты (сенсоры, микросхемы, пассивные элементы, дисплеи, уплотнения) демонтируются и заменяются на оригинальные или сертифицированные аналоги.
• Выполняется очистка плат и внутренних полостей от загрязнений.

Сборка, тестирование и финальная калибровка

1. После замены компонентов прибор собирается с применением новых уплотнителей и соблюдением моментов затяжки.
2. Проводится комплексное тестирование: проверка герметичности, подача питания, контроль базовых функций, считывание ошибок.

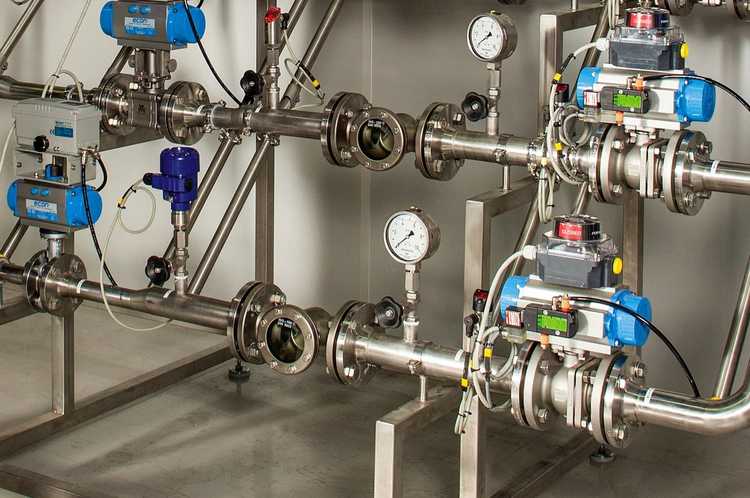

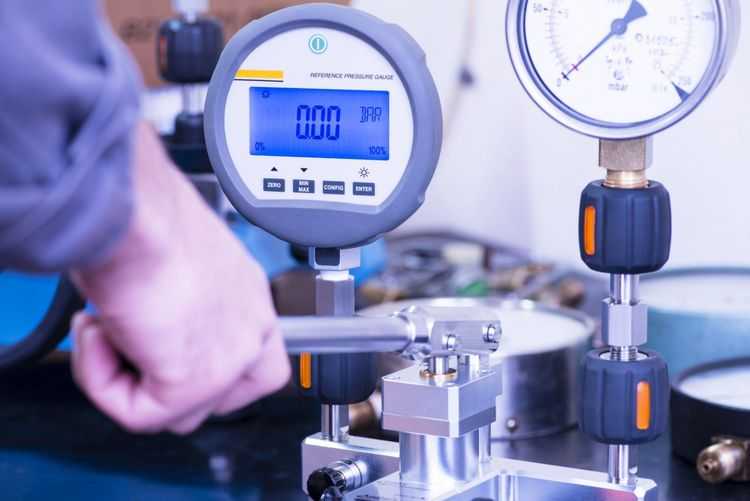

3. Ключевой этап – калибровка. Прибор подвергается воздействию калибровочных давлений от эталонного генератора (преобразователя давления). Корректируются нулевое значение и диапазон измерения, проверяется линейность выходного сигнала во всем рабочем диапазоне.
4. При необходимости оформляется протокол калибровки. Оборудование готово к возврату в эксплуатацию.

Почему комплексный сервис от компании «X Prom Support» – оптимальное решение

Восстановление контрольно-измерительного оборудования силами профильного сервисного центра имеет ряд неоспоримых преимуществ перед попытками самостоятельного ремонта или заменой на новое изделие.

• Сохранение исходных метрологических характеристик: Правильно выполненный ремонт с последующей калибровкой возвращает прибору точность, указанную в его паспорте.
• Экономическая целесообразность: Стоимость восстановления, как правило, существенно ниже цены нового средства измерения, особенно для импортных и сложных моделей.
• Сохранение совместимости: Отремонтированный прибор сохраняет свою механическую и информационную совместимость с существующей системой автоматизации, не требуя перепрограммирования или изменения конструкции.
• Сокращение сроков простоя: Профессиональная диагностика и наличие склада запчастей позволяют минимизировать время восстановления.
• Гарантия на выполненные работы: Сервисный центр предоставляет гарантию на замененные компоненты и выполненные работы, что обеспечивает спокойствие заказчика.

Специалисты «X Prom Support» выполняют полный цикл работ: от выездной диагностики на вашем объекте до ремонта, калибровки и сопроводительной документации. Мы работаем с различными типами средств измерения давления, температуры, уровня и расхода.

Своевременное и профессиональное восстановление датчиков давления и других приборов КИП – это не просто починка оборудования, а инвестиция в стабильность и безопасность вашего производства. Использование системного подхода к диагностике, основанного на знании типовых неисправностей, и передача сложных случаев в руки квалифицированных инженеров сервисного центра позволяют оптимизировать затраты и исключить повторные отказы.

При возникновении любых неисправностей контрольно-измерительной аппаратуры или средств автоматизации обращайтесь к специалистам компании «X Prom Support». Мы обеспечим оперативную диагностику, качественный ремонт и вернем вашему оборудованию точность и надежность.
