Компонентный ремонт промышленной электроники: возвращаем к жизни «белых слонов» без схем и документации

Когда старая надежность становится проблемой

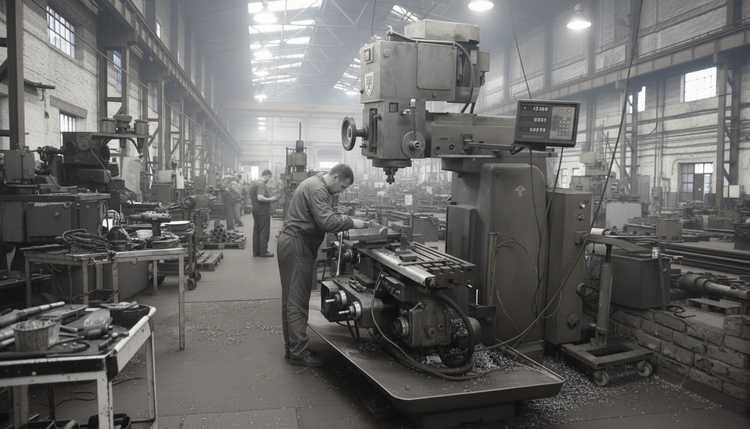

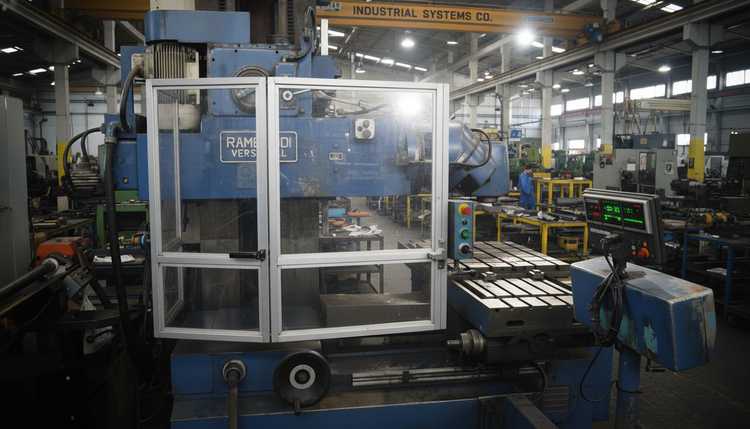

На многих российских промышленных предприятиях до сих пор работает оборудование, выпущенное в 80-х или 90-х годах прошлого века. Эти станки, часто итальянского (Mandelli, Rambaudi) или немецкого производства, называют «белыми слонами» – они надежны, понятны в эксплуатации, давно окупились и выдают стабильное качество. Но есть у них одна ахиллесова пята – электроника.

Выход из строя одной платы способен парализовать весь производственный цех. И здесь начинаются настоящие проблемы:

• Оригинальная документация и принципиальные схемы утеряны.
• Завод-изготовитель либо закрылся, либо более не выпускает эти комплектующие.
• Многие электронные компоненты, установленные на плате, сняты с производства и являются дефицитными.

В этой ситуации стандартный подход к ремонту не работает. Здесь требуется высший пилотаж – компонентный ремонт промышленной электроники, основанный на опыте, квалификации и способности инженеров «читать» плату без единой подсказки от производителя.

Что такое компонентный ремонт электронных плат?

В отличие от модульного ремонта, когда неисправный блок просто меняется на новый, компонентный ремонт подразумевает восстановление работоспособности устройства на уровне отдельных деталей. Это ювелирная работа, требующая глубокого понимания схемотехники и физики процессов.

Однако когда мы имеем дело с уникальным или устаревшим оборудованием, простой замены транзистора или конденсатора недостаточно. Сначала нужно понять, как эта плата должна работать в принципе. Именно здесь на помощь приходят методы обратной инженерии.

Обратная инженерия: как мы «читаем» платы без схем

Наши инженеры в Икс Пром Суппорт не боятся сложных задач. Отсутствие документации для нас – не препятствие, а профессиональный вызов. Процесс восстановления электроники без схем можно разбить на несколько ключевых этапов:

Дефектовка и визуальный анализ

Первым делом специалист изучает плату визуально. Даже на сгоревшем устройстве можно найти много полезного:

• Определяются явные повреждения: вздутые конденсаторы, разрушенные дорожки, сгоревшие микросхемы.
• Изучается элементная база. Опытный инженер по внешнему виду и маркировке может предположить назначение того или иного узла (блок питания, драйвер двигателя, процессорный модуль).

Трассировка дорожек и восстановление топологии

Самый трудоемкий этап. Когда схема отсутствует, инженеру приходится восстанавливать ее вручную. С помощью мультиметра или осциллографа он «прозванивает» дорожки, определяя, куда идет сигнал и какие элементы соединены между собой.

• Воссоздается электрическая принципиальная схема (часто от руки или в простых программах).
• Определяется типовое построение узлов – например, стандартная обвязка микроконтроллера или схема импульсного блока питания.

Поиск и подбор аналогов для снятых с производства компонентов

Самая частая проблема при ремонте старых станков – это дефицитные запчасти. Микросхема, которая управляла шпинделем, снята с производства 20 лет назад. Мы не ищем оригинал на пыльных складах (хотя и это бывает), а проводим глубокий поиск аналогов.

• Анализируется даташит на оригинальный компонент (если его удается найти в архивах).
• Подбирается современный функциональный аналог с подходящими характеристиками.
• Иногда требуется адаптировать схему включения, так как прямой аналог может отсутствовать, и тогда мы используем несколько элементов для замены одного устаревшего.

Восстановление геометрии платы и механических узлов

Если дорожки выгорели или многослойная плата получила внутренние повреждения, мы восстанавливаем ее геометрию. Это может включать восстановление контактных площадок, укладку новых проводников или даже изготовление участка многослойной платы заново.

Кейс: Оживление «динозавра» итальянской промышленности

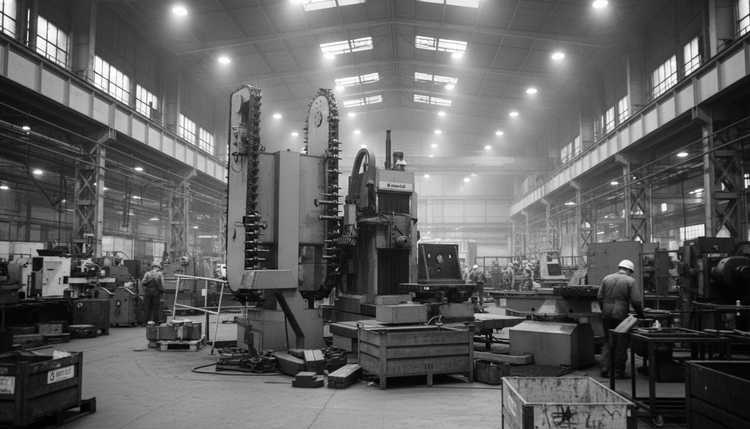

Для наглядности обратимся к реальному опыту наших инженеров. На ремонт поступила плата управления подачей для обрабатывающего центра Mandelli 80-х годов выпуска. Симптомы: станок вставал с ошибкой по оси Y, плата имела видимые следы перегрева в районе силовых ключей.

Проблема

• Схем на плату не существовало в природе (архивы производителя были утеряны).
• Два мощных транзистора в корпусе TO-3 пробило, и они разрушили часть печатных дорожек.
• Маркировка управляющего драйвера была стерта.

Решение инженеров Икс Пром Суппорт

• Была проведена полная трассировка дорожек выходного каскада. По сохранившимся элементам обвязки восстановили схему включения.
• Определили, что стертая микросхема – это специализированный драйвер, который давно снят с производства.
• На основе восстановленной схемы наши инженеры подобрали современный аналог драйвера и два транзистора, которые полностью соответствовали по параметрам, но имели другое расположение выводов.
• Была разработана небольшая переходная платка (адаптер), которая позволила установить современные компоненты на старую плату без изменения ее геометрии и креплений.
• Выгоревшие дорожки восстановили методом наплавления нового проводника.

Результат: Станок запущен и работает в штатном режиме уже более двух лет. Стоимость ремонта составила лишь малую долю от цены замены всего узла или покупки нового оборудования.

Почему выгоден ремонт промышленной электроники?

Многие владельцы заводов опасаются связываться со старым оборудованием, считая, что проще купить новое. Однако практика показывает обратное:

• Экономия бюджета: Ремонт электронных плат обходится в разы дешевле приобретения нового станка или даже контрактного блока.
• Сохранение парка оборудования: Станки 80-х и 90-х годов зачастую сделаны с большим запасом прочности, и менять «железо» из-за сгоревшего конденсатора просто нерационально.
• Скорость: Поиск нового оборудования, его доставка, пусконаладка могут занять месяцы. Компонентный ремонт в Икс Пром Суппорт в среднем занимает от нескольких дней до двух недель.
• Отсутствие необходимости переделки: Новый станок может не вписаться в существующую линию по габаритам или логистике. Ремонт старого сохраняет инфраструктуру нетронутой.

Услуги компании X Prom Support

Наш инженерный центр в Москве специализируется на ремонте оборудования, от которого отказались другие. Мы не боимся браться за задачи, требующие нестандартного подхода и высокой квалификации. Мы работаем со следующими типами устройств:

• Компонентный ремонт электронных плат любого уровня сложности: от простых блоков питания до сложных материнских плат станков с ЧПУ.
• Ремонт частотных преобразователей, сервоприводов и контроллеров.
• Восстановление панелей операторов и промышленных мониторов.
• Ремонт и восстановление стабилизаторов напряжения и источников бесперебойного питания.
• Услуги по контрактному производству электроники и изготовлению деталей для старого оборудования, когда требуется не только починить плату, но и восстановить механический узел.

Наши специалисты имеют профильное образование и опыт работы от 10 лет, а сама компания сертифицирована по стандартам ISO и является членом Международной ассоциации IPC, что гарантирует высокое качество проводимых работ.

Работаем по всей России

Наш инженерный центр базируется в Москве, но это не ограничивает нашу географию. Мы успешно сотрудничаем с предприятиями по всей Российской Федерации. Организовать доставку вышедшего из строя блока или платы в Москву для диагностики и ремонта сегодня не составляет труда.

Мы принимаем оборудование из любых регионов, а все консультации проводим дистанционно. Если ваш завод находится в Сибири, на Урале или Дальнем Востоке – мы готовы взяться за решение вашей проблемы.

Прошлое, которое работает на будущее

Промышленное оборудование прошлых лет – это не пережиток, а ценный актив. Оно способно работать десятилетиями, если правильно подходить к вопросу его обслуживания. Не стоит списывать со счетов «белых слонов» только потому, что производитель больше не поддерживает их электронику.

Компонентный ремонт промышленной электроники – это возможность вдохнуть новую жизнь в старые станки, сохранив инвестиции и производственные мощности.

Инженеры Икс Пром Суппорт обладают уникальной компетенцией: они умеют слушать и понимать электронику без слов, заложенных в документации. Если ваш уникальный станок замолчал, и вы не знаете, к кому обратиться – доверьтесь профессионалам.
