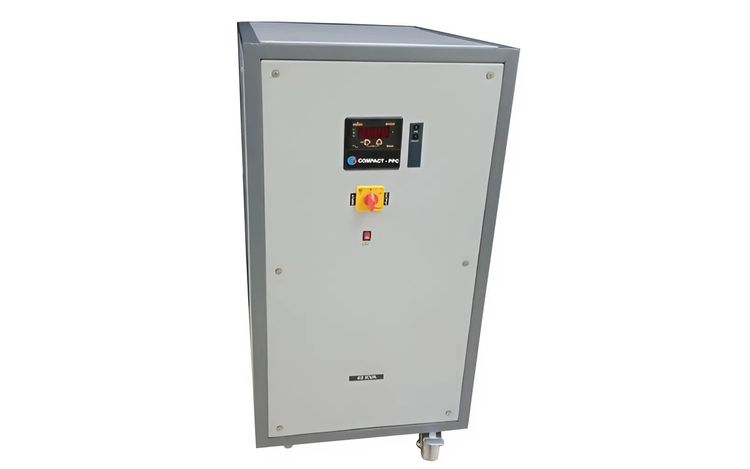

Полное руководство по ремонту релейных стабилизаторов напряжения без схемы
Часто при ремонте промышленной электроники под рукой нет принципиальной схемы устройства.
Это усложняет задачу, но делает навыки мастера по-настоящему ценными.
Данное руководство научит проводить компонентный ремонт промышленных стабилизаторов напряжения методом логического анализа и последовательной проверки.
Даже без схемы можно локализовать 90% неисправностей.
X Prom Support делится практическим опытом.

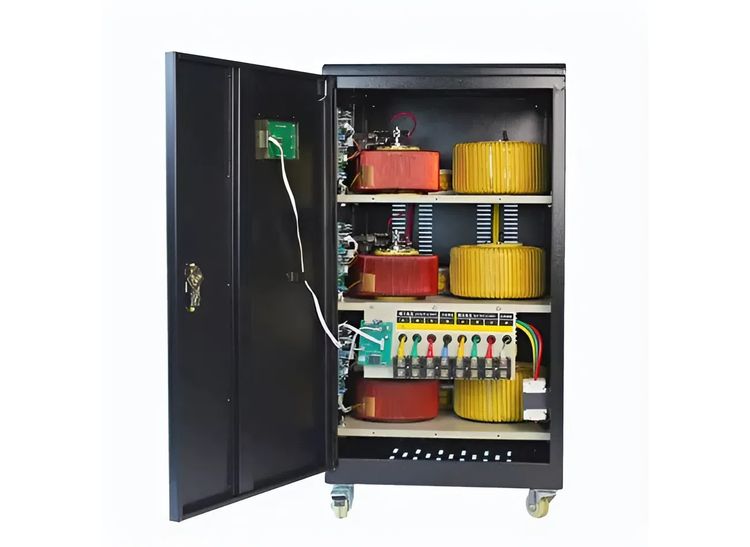

Как понять устройство стабилизатора без схемы
Первым делом нужно провести «реверс-инжиниринг» платы. Не пугайтесь, это проще, чем кажется.
- Визуальный осмотр и составление ментальной карты:
- Найдите силовые дорожки. Они самые широкие на плате. Проследите путь от входной клеммы -> через предохранитель/варистор -> к автотрансформатору -> к реле -> к выходной клемме.
- Выделите плату управления. Обычно это отдельная, часто меньшая по размеру плата с микросхемами. Найдите ее разъемы.
- Определите назначение разъемов. На плате управления найдите, какие провода идут:
- На датчик входного напряжения (обычно подключен через мощные резисторы-делители).
- На катушки реле (каждый провод обычно идет через переходной резистор/транзистор к микроконтроллеру).
- На питание самой платы (часто есть диодный мост и стабилизатор 7812 или 7805).
Совет: Сфотографируйте плату с разных ракурсов перед началом работ. Это ваша «схема».
Инструменты для ремонта «вслепую»
Инструменты остаются теми же, но техника их использования меняется.
| Инструмент | Ключевая роль при отсутствии схемы |
|---|---|
| Мультиметр | Главный инструмент. Режим прозвонки становится критически важным для трассировки цепей. |
| Паяльная станция | Для отпайки и проверки компонентов «вне платы». |
| Лупа или USB-микроскоп | Поможет рассмотреть маркировку мельчайших компонентов и трещины в дорожках. |
| ЛАТР | Незаменим для имитации скачков напряжения и наблюдения за реакцией платы. |
Универсальный алгоритм диагностики без схемы
Безопасность и внешний осмотр
- Полностью отключите устройство от сети!
- Разберите корпус.
- Проведите тщательный визуальный осмотр. Ищите очевидные дефекты:
- Вздутые конденсаторы.
- Потемневшие, потрескавшиеся или подгоревшие компоненты (резисторы, микросхемы, транзисторы).
- Подгоревшие дорожки на плате.
- Следы копоти на корпусах реле или трансформатора.
- Плохая пайка (холодные пайки, микротрещины).
Часто неисправность кроется в том компоненте, который выглядит поврежденным.
«Прозвонка» силовых цепей на короткое замыкание
Поставьте мультиметр в режим прозвонки (зуммер).
- Проверьте предохранитель.
- Прозвоните входные и выходные клеммы на корпус (землю). Зуммер не должен пищать.
- Прозвоните силовые выводы реле в обесточенном состоянии. Если слышен писк на замкнутых контактах неисправного реле — вы нашли проблему.
Поэтапная подача питания и контроль напряжений
Это самый важный этап ремонта промышленных стабилизаторов напряжения.
- Подайте питание на плату управления. Если есть отдельный разъем, аккуратно подайте на него штатное напряжение (например, 12-24В). Если нет, подайте сетевое напряжение на весь стабилизатор через ЛАТР, установив на нем минимальное значение.
- Ищите «здоровые» напряжения.
- Найдите микроконтроллер. Обычно это самая крупная микросхема с кварцевым резонатором. Найдите его ножку питания (VCC). Часто это крайние ножки. На ней должно быть стабильное +5В.
- Найдите линейные стабилизаторы (L78xx). Они в металлических или пластиковых корпусах с тремя ногами. Замерьте напряжение на входе и выходе. На выходе должно быть ровно +5В, +12В и т.д.
Отсутствие напряжения на выходе стабилизатора при его наличии на входе — прямой указатель на неисправность либо самого стабилизатора, либо нагрузки после него.
Ремонт по симптомам (Практикум)
Стабилизатор не включается
- Проверьте предохранитель. Если перегорел — не спешите ставить новый. Прозвоните диодный мост и силовые транзисторы на КЗ.
- Проверьте варистор на входе (обычно синего или зеленого цвета). В нормальном состоянии его сопротивление близко к бесконечности. Если оно малое — варистор пробит и его нужно выпаять.
- Проверьте термистор (если есть). Его сопротивление должно быть небольшим (десятки Ом).
Реле щелкает, но стабилизация не работает
- Проверка реле: Подайте на катушку подозрительного реле штатное напряжение (например, 12В) от внешнего источника питания. Щелчок должен быть четким. Прозвоните контакты: они должны надежно замыкаться.
- Проверка управления: Включите стабилизатор. При изменении напряжения ЛАТРом слушайте щелчки. Если реле не срабатывает, проверьте сигнал на катушке. Если сигнал есть — виновато реле. Если сигнала нет — проблема в плате управления.
- На плате управления: Проверьте маленькие транзисторы (обычно S9014, BC547), которые управляют катушками реле. Выпаяйте их и проверьте мультиметром.
Неправильные пороги срабатывания
Это указывает на проблему в цепи обратной связи (делитель напряжения).
- Найдите на плате мощные резисторы номиналом 100-500 кОм, стоящие рядом с входной клеммой. Это делитель.
- Выпаяйте по очереди и проверьте их номинал мультиметром. Их номинал мог «уплыть» от перегрева.
Типовой чек-лист компонентов для проверки
Создайте свой список подозреваемых. Отсортируйте по вероятности поломки:
- Механика/Силовая часть: Реле (подгорание контактов), предохранитель, варистор.
- Плата управления: Электролитические конденсаторы (вздутие, потеря емкости), транзисторы-ключи реле, стабилизаторы напряжения (L7805, L7812).
- Менее вероятно: Микроконтроллер, кварцевый резонатор, мелкие керамические конденсаторы.
