Ремонт стабилизатора напряжения своими руками: пошаговая инструкция по основным неисправностям
Стабилизаторы напряжения — это незаменимые защитники домашней и промышленной техники от скачков и перепадов в сети.
Однако, как и любое электронное устройство, они сами могут выйти из строя.
Часто причиной является не серьезная поломка, а банальный износ компонентов или последствия чрезмерной нагрузки.
В этой статье мы разберем, как выполняется ремонт стабилизатора напряжения своими руками для наиболее распространенных случаев, что может сэкономить вам время и деньги.
Для более сложных задач, таких как компонентный ремонт промышленных стабилизаторов напряжения, мы укажем, когда лучше обратиться к специалистам, например, в сервисный центр X Prom Support.
Техника безопасности – прежде всего!
ВНИМАНИЕ! Пренебрежение этими правилами может привести к поражению электрическим током, серьезным травмам или пожару!
- Полное отключение: Перед любыми действиями обесточьте стабилизатор! Выдерните сетевую вилку из розетки.
- Заземление: Убедитесь, что ваше рабочее место и инструменты безопасны. Используйте диэлектрический коврик.
- Разрядка конденсаторов: После отключения от сети большие конденсаторы на плате могут сохранять опасный заряд. Их необходимо аккуратно разрядить с помощью резистора на 100-1000 Ом.
- Опыт: Если вы не уверены в своих знаниях и навыках работы с высоким напряжением, лучше сразу доверьте ремонт промышленной электроники профессионалам.
Основные типы неисправностей стабилизаторов
Стабилизатор не включается (нет индикации)
Самая очевидная проблема: устройство не подает признаков жизни — не горят светодиоды, не шумят вентиляторы.
Стабилизатор включается, но не выдает напряжение на выходе
Индикация может работать, слышны щелчки реле или гул трансформатора, но на выходных клеммах напряжение отсутствует.
Стабилизатор работает, но сильно щелкает (реле) или гудит
Частые, почти непрерывные щелчки или непривычно громкий гул трансформатора свидетельствуют о проблемах в цепи коммутации или перегрузке.
Стабилизатор выдает ошибку (Overload, Overvoltage и т.д.)
Современные модели оснащены системой самодиагностики, которая отображает код ошибки на дисплее.
Диагностика и ремонт для каждого типа неисправности
Для неисправности «Стабилизатор не включается»
Этот сценарий чаще всего связан с проблемами подачи первичного питания.
Проверка входного напряжения и сетевого шнура
- Что делать: Убедитесь, что в розетке есть напряжение с помощью тестера. Визуально осмотрите сетевой шнур на предмет перегибов, повреждений изоляции. Проверьте его на обрыв мультиметром в режиме прозвонки.
- Решение: Если шнур поврежден — замените его.
Проверка предохранителя (визуально и тестером)
- Что делать: Найдите основной плавкий предохранитель (обычно расположен на задней панели или рядом с клеммной колодкой внутри корпуса). Извлеките его и проверьте целостность нити. Даже если визуально она цела, проверьте предохранитель мультиметром в режиме прозвонки — прибор должен издать звуковой сигнал.
- Решение: Если предохранитель перегорел, замените его на точно такой же по номиналу (Амперы, Вольты). Установка «жучка» недопустима!

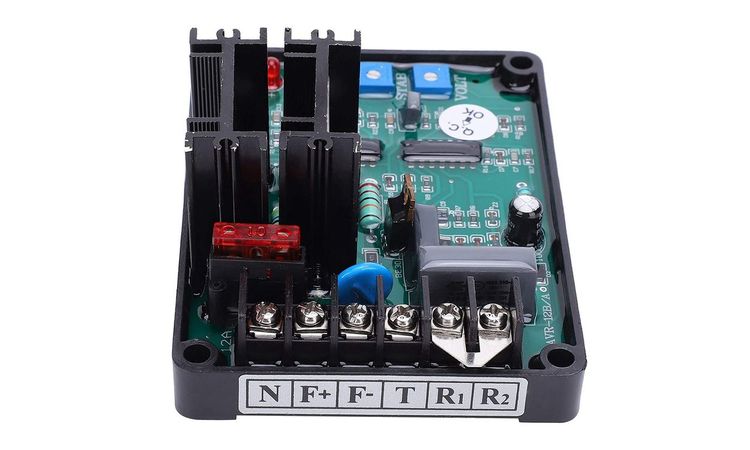

Осмотр платы на предмет почернений, вздутых конденсаторов
- Что делать: После снятия крышки тщательно осмотрите печатную плату. Ищите подгоревшие дорожки, почерневшие резисторы, вздутые или подтекшие электролитические конденсаторы.
- Решение: Замена неисправных компонентов. Вздутые конденсаторы выпаиваются и заменяются на новые с аналогичными параметрами (емкость, напряжение).
Для неисправности «Стабилизатор включается, но не выдает напряжение»
Если питание на плату управления подается, но на выходе «ноль», проблема в силовой части.
| Тип стабилизатора | Возможная причина | Метод проверки |
|---|---|---|
| Релейный | Залипли контакты реле или обрыв в обмотке. | При включенном, но неработающем устройстве постучите ручкой отвертки по корпусу реле. Если напряжение появилось — реле под замену. |

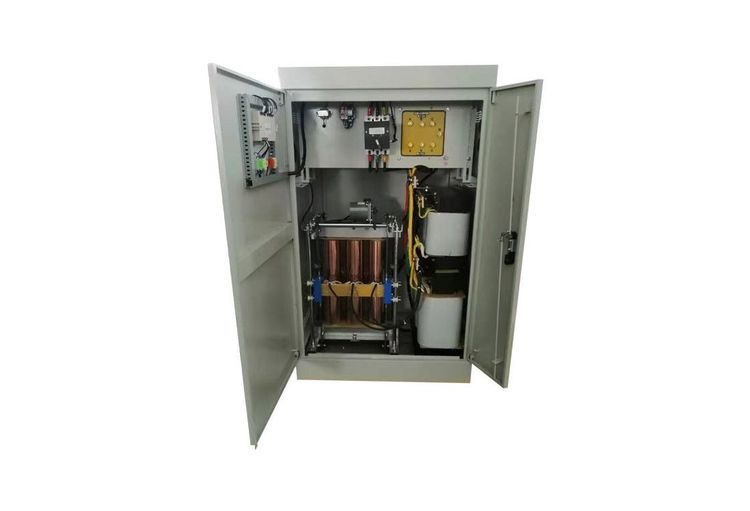

| Сервоприводный | Сгорел токосъемный графитовый контакт (щетка) или заклинил серводвигатель. | Визуальный осмотр щетки на предмет износа или отсутствия. Проверка мультиметром подачи напряжения на моторчик при команде на коррекцию. |
| Любой тип | Обрыв в цепи от трансформатора до выходных клемм. | Прозвоните мультиметром цепь от вторичной обмотки трансформатора через коммутирующие элементы (реле, симисторы) до выходной клеммы. |
Для неисправности «Стабилизатор сильно щелкает или гудит»
Частые щелчки обычно говорят о том, что устройство постоянно пытается скорректировать нестабильное входное напряжение.
- Диагностика: Замерьте мультиметром напряжение в розетке. Если оно постоянно «прыгает» в широких пределах (например, от 180В до 250В), проблема в сети, а не в стабилизаторе.
- Решение: Если с сетью все в порядке, причина может быть в некорректной работе платы управления, которая подает ложные команды на реле или сервопривод. Такой компонентный ремонт промышленной электроники требует глубоких знаний и осциллографа.
Для неисправности «Стабилизатор выдает ошибку»
Расшифруйте ошибку по инструкции (мануалу) к вашему устройству.
- Overload (Перегрузка): Отключите все нагрузки от стабилизатора и попробуйте включить его снова. Если ошибка исчезла — вы превысили допустимую мощность.
- Over/Under Voltage (Высокое/Низкое напряжение): Замерьте входное напряжение. Если оно выходит за рабочий диапазон стабилизатора (указан в паспорте), устройство корректно отключается для самозащиты.
Когда обращаться к профессионалу? Случаи для сервиса X Prom Support
Не рискуйте! Самостоятельный ремонт опасен и нецелесообразен в следующих ситуациях:
- Сильные термические повреждения: Если на плате видны обширные почернения, оплавленные компоненты.
- Запах гари: Стойкий запах горелой изоляции или пластика.
- Отсутствие схемы устройства: Без принципиальной схемы диагностика превращается в гадание.
- Сложные программные сбои: Современные цифровые стабилизаторы требуют перепрошивки.

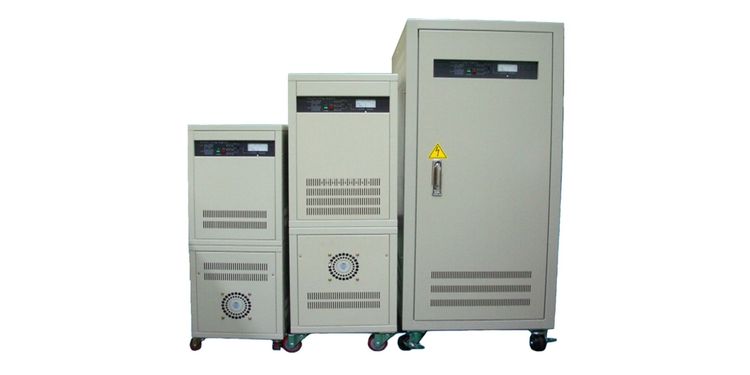

- Ремонт промышленных стабилизаторов напряжения: Устройства для мастерских, заводов, медицинских учреждений имеют сложную конструкцию. Их диагностика и компонентный ремонт промышленных стабилизаторов напряжения должны проводиться в специализированных сервисных центрах, таких как X Prom Support, где есть необходимое оборудование и квалифицированные инженеры.
Ремонт стабилизаторов напряжения в X Prom Support
Как видите, многие неисправности стабилизатора можно диагностировать и устранить самостоятельно, имея базовые навыки и соблюдая технику безопасности. Проверка предохранителя, сетевого шнура и визуальный осмотр часто решают проблему. Однако для сложных случаев, особенно когда речь идет о ремонте промышленной электроники, доверьтесь профессионалам. Это гарантирует безопасность и долгую жизнь вашему оборудованию.
