Шпиндельный узел станка: полный обзор от специалистов X-Prom Support

В современном промышленном оборудовании именно шпиндельный узел во многом определяет точность, скорость и качество обработки материалов. По своей сути, он является главным исполнительным механизмом любого станка. В этом материале эксперты компании «X-Prom Support» доступно разберут, что такое шпиндельный механизм станка, для чего он нужен, каково его внутреннее устройство и какие модификации существуют. Эта информация поможет вам лучше понимать свое оборудование и вовремя принимать решения о его обслуживании.

Шпиндельный узел: базовое определение и ключевые понятия

Если вы задаетесь вопросами: «шпиндельный узел что это?» или «что такое вал шпиндельного узла простыми словами?», то вот простое объяснение.

Шпиндельный узел — это высокоточный сборный узел промышленного станка, основной задачей которого является передача вращательного момента режущему инструменту (фрезе, сверлу, шлифовальному кругу) или непосредственно обрабатываемой заготовке. Шпиндель это и есть центральный вращающийся элемент этого узла — вал. Таким образом, шпиндельное устройство включает в себя не только сам вал, но и комплекс сопутствующих систем. Чтобы окончательно прояснить, где находится шпиндель, представьте себе шпиндельную бабку токарного или фрезерного станка — именно в ней и расположен этот ключевой компонент.

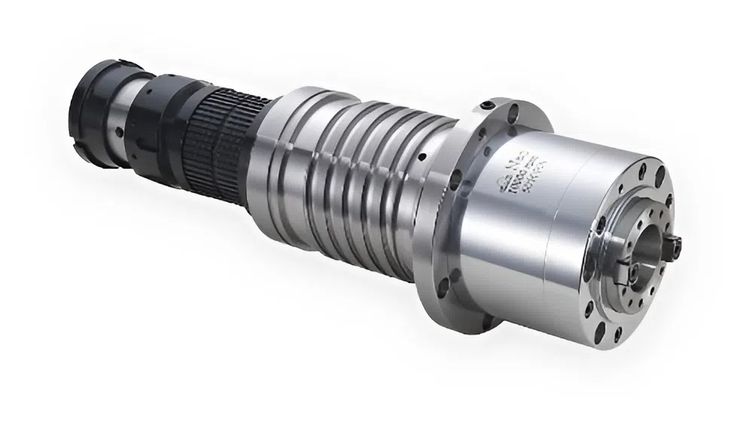

Для чего нужен шпиндель? Ключевые функции и назначение

Понимание того, каково назначение шпиндельного узла станка, критически важно для оценки его роли в технологическом процессе. Его главная функция — обеспечить вращение с заданными параметрами скорости, мощности и, что самое важное, точности. От исправности этого узла напрямую зависят:

• Геометрическая точность и соблюдение размеров готовой детали.
• Чистота и шероховатость обработанной поверхности.
• Общая производительность и стабильность работы всего станка.
• Возможность обработки твердых сплавов и современных композитных материалов.

Любое отклонение в работе шпинделя немедленно сказывается на качестве продукции и может привести к дорогостоящему простою.

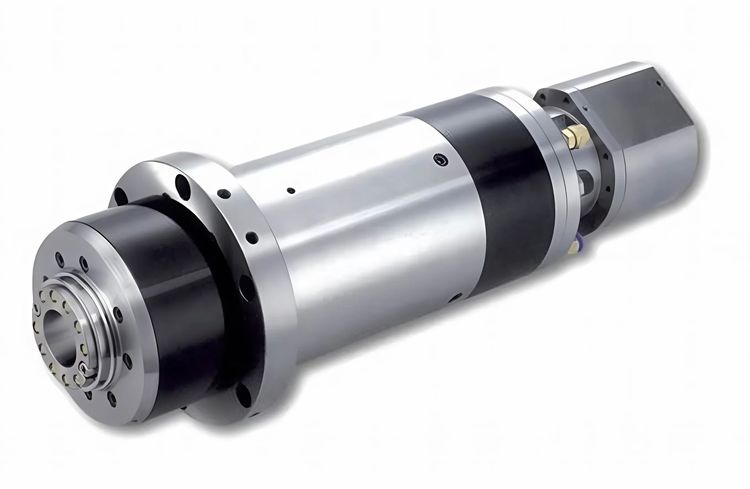

Конструкция шпинделя: из чего состоит высокоточный узел

Чтобы осознать, как достигается высочайшая точность вращения, необходимо знать, из чего состоит шпиндельный узел. Основные конструктивные элементы шпиндельного узла формируют сложную систему, где каждый компонент выполняет свою роль.

Внутреннее устройство шпинделя: главные компоненты

• Шпиндельный вал: Это стержень, изготовленный из высоколегированной стали, прошедший многоступенчатую термообработку и финишное шлифование. Именно на него устанавливается инструмент или патрон.
• Опоры на подшипниках качения: Основа устройства шпинделя — это прецизионные подшипники (шариковые или роликовые), обеспечивающие минимально возможное биение и высокую радиальную жесткость.
• Корпусная гильза: Прочный корпус, служащий основой для точного позиционирования всех внутренних компонентов.
• Приводной механизм: Осуществляет передачу крутящего момента (через ремень, шестерни или напрямую от двигателя).
• Система отвода тепла: Обязательный элемент для борьбы с перегревом на высоких оборотах, может быть жидкостной или воздушной.
• Контур смазки: Обеспечивает долгий срок службы и стабильность подшипниковых опор.
• Датчики контроля: В современных моделях, особенно в ВСУ (шпинделях с векторным управлением), устанавливаются датчики для мониторинга температуры, вибрации и положения вала.

Электрошпиндель: особенности конструкции

Современным трендом стало активное использование электрошпинделей. Их устройство принципиально отличается: ротор электродвигателя здесь насажен непосредственно на сам шпиндельный вал, а статор впрессован в корпус. Эта конструкция исключает потери в передачах и позволяет достигать рекордных частот вращения.

Классификация шпинделей: какие типы узлов бывают

На производстве встречаются самые разные виды шпиндельных узлов, и их выбор зависит от конкретных технологических задач. Знание о том, какие все виды шпиндельных узлов применяются в промышленности, помогает правильно идентифицировать оборудование.

• По принципу привода: Ременные, зубчатые (шестеренные) и прямые (электрошпиндели).
• По пространственной ориентации: Горизонтальные и вертикальные.
• По типу применяемых подшипников: На подшипниках качения, на гидростатических или аэростатических опорах (для экстремальных скоростей).
• По технологическому назначению: Универсальные, фрезерные, токарные, шлифовальные и другие шпиндельные узлы станков.

Каждая разновидность имеет свои сильные стороны и сферу применения, которые мы детально разбираем в других наших материалах — все о шпинделях статьи читать можно в блоге «X-Prom Support».

Распространенные поломки и почему ремонт стоит доверить профессионалам

Шпиндельные узлы представляют собой прецизионные механизмы, крайне восприимчивые к перегрузкам, попаданию загрязнений и нарушениям в эксплуатации. На практике чаще всего проявляются такие дефекты, как появление биения вала, устойчивый перегрев агрегата, возникновение постороннего шума и заметное падение мощности. Попытки ремонта своими силами, без применения специального оборудования и узкопрофильных знаний, не только бесполезны, но и опасны, так как могут привести к полному выходу узла из строя.

Специализированный сервисный центр «X-Prom Support» осуществляет комплекс работ по восстановлению и техническому обслуживанию шпиндельных узлов, независимо от их конструктивной сложности и степени повреждения.

Ключевые принципы нашего сервиса

• Диагностика бесплатно. Мы выполняем первичную оценку состояния узла в сжатые сроки. По ее итогам наш менеджер свяжется с вами, чтобы согласовать итоговую цену ремонтных работ и точные временные рамки.
• Команда экспертов. Наш инженерный состав — это специалисты, чей профессиональный стаж в области ремонта промышленной электроники и механики превышает 10 лет. Мы по праву гордимся их квалификацией.
• Сжатые сроки выполнения работ. Благодаря глубокой экспертизе и налаженным технологическим процессам, мы обеспечиваем выполнение большинства заказов в период от 3 до 15 суток.
• Долгосрочные гарантийные обязательства. На все виды восстановительных работ компания предоставляет официальную гарантию сроком на 12 месяцев.

Вопросы и ответы по шпиндельным узлам (FAQ)

Шпиндельный узел — что это простыми словами?

Если говорить простыми словами, шпиндельный узел — это основной вращающийся компонент станка, функция которого заключается в надежном закреплении и сообщении движения режущему инструменту (такому как фреза или сверло) либо непосредственно обрабатываемой детали.

Каково главное назначение шпиндельного узла?

Основное назначение шпиндельного узла станка — обеспечить строго контролируемое вращение с требуемой мощностью, скоростью и, что самое важное, точностью, поскольку эти параметры напрямую влияют на качество конечного продукта.

Из чего состоит шпиндельный узел?

Основные конструктивные элементы шпиндельного узла включают в себя: вал, опоры на прецизионных подшипниках, корпус, приводной механизм, а также системы смазки и охлаждения, обеспечивающие стабильность и долговечность.

Чем отличается электрошпиндель от обычного?

Главное отличие электрошпинделя заключается в его конструкции: двигатель здесь интегрирован прямо в корпус узла, а его ротор жестко зафиксирован на валу. Такая компоновка устраняет потери в передачах и дает возможность достигать исключительно высоких частот вращения.

Выполняете ли вы срочное восстановление шпинделей?

Безусловно. За счет оптимизированной логистики и узкой специализации наших мастеров, мы организуем ремонт в кратчайшие сроки, стартующие от 3 рабочих дней. Более точные сроки становятся известны после проведения бесплатной предварительной диагностики.

Следующий шаг

Как видно, шпиндельные узлы это сложные и высокоточные механизмы, являющиеся краеугольным камнем производительности всего станочного парка. Грамотное понимание их работы, типов и устройства помогает своевременно выявлять признаки износа и избегать критических простоев.

Не ждите, когда незначительная неполадка перерастет в капитальный ремонт! При первых симптомах — вибрации, неестественном гуле, потере точности — обращайтесь в «X-Prom Support».

Позвоните или напишите нам сегодня для проведения бесплатной диагностики! Мы вернем вашему шпинделю былую точность и мощность, предоставив официальную гарантию 1 год на все выполненные работы.
