Сгорел модуль дискретного ввода? Разбираем реальный случай восстановления в лаборатории «Икс Пром Суппорт»

Когда на производстве останавливается линия из-за отказавшего модуля ввода, счет идет на минуты. Замена на новый – идеальный сценарий, но что делать, если оборудование снято с производства, а поставки ждать неделями? Именно в таких ситуациях требуется настоящая инженерная экспертиза. Компания «Икс Пром Суппорт», базирующаяся в Москве, но успешно работающая по всей России, ежедневно сталкивается с задачами любой сложности. Сегодня мы разберем реальный случай компонентного ремонта модуля, похожего на широко распространенный МВ110, который поступил к нам в лабораторию с формулировкой «полностью мертв».

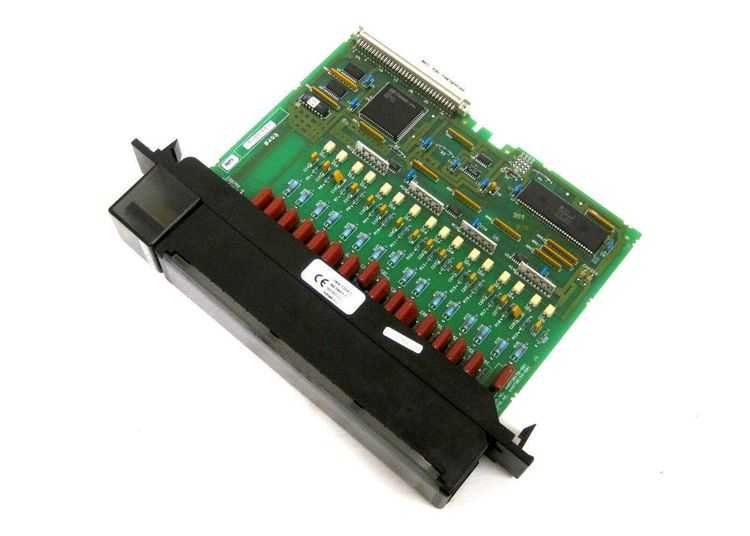

Диагностика: от внешнего вида до поиска «точки кипения»

Внешний осмотр не всегда дает полную картину. Иногда плата выглядит идеально, но не подает признаков жизни. В нашем же случае визуальный осмотр сразу выявил проблемную зону – в районе одного из каналов ввода наблюдалось потемнение текстолита. Однако, как показала практика, это была лишь вершина айсберга.

Этапы первичной диагностики

• Проверка цепей питания: Первым делом мы проверили наличие и качество питающих напряжений. Питание поступало в норме, но модуль не реагировал на подключение датчиков. Это указывало на то, что проблема глубже, чем простой обрыв по питанию.
• Прозвонка входных цепей: Используя мультиметр, мы начали «прозванивать» входные каскады. Один из каналов показал короткое замыкание на общую шину.
• Поиск замкнутого элемента: Короткое замыкание могло возникнуть как из-за пробоя защитного диода, так и из-за вышедшего из строя транзистора оптронной развязки.

Локализация неисправности

После отключения питания и визуального осмотра под микроскопом стало ясно: был найден сгоревший транзистор в цепи входа. Это классический случай перегрузки по току, когда высокое напряжение или ток пробили полупроводниковый переход. Однако замена только транзистора не гарантировала успеха. В промышленной электронике, особенно в многослойных платах, скачок напряжения может повредить и другие элементы.

Дальнейшая диагностика контроллера прерываний и микросхемы сопряжения показала, что защитный стабилитрон также пробит, а дорожка питания в этом месте частично разрушена. Перед нами стояла задача не просто заменить элемент, а провести полноценное восстановление плат с учетом всех скрытых дефектов.

Процесс ремонта: хирургическая точность

Компонентный ремонт модулей дискретного ввода – это всегда ювелирная работа. В отличие от замены целого блока, здесь требуется глубокое понимание схемотехники и уверенное владение инструментом.

Этапы работ

• Демонтаж неисправных компонентов: С помощью паяльной станции и термовоздушного фена был произведен аккуратный демонтаж пробитого транзистора и стабилитрона. Важно было не перегреть соседние элементы и не повредить монтажные площадки.
• Восстановление дорожек: При осмотре выяснилось, что током частично разрушена печатная дорожка. Потребовалось восстановление дорожек с помощью перемычек из посеребренной проволоки и специального лака для защиты от коррозии.
• Выпаивание микросхем (при необходимости): В данном случае замена микросхем не потребовалась, но мы были готовы к выпаиванию микросхем логического контроллера для проверки сигналов под “режимом”.
• Монтаж новых компонентов: На штатные места были установлены новые, заведомо исправные компоненты, строго соответствующие исходным параметрам.

После завершения паяльных работ модуль был тщательно отмыт от флюса и высушен. Работа с многослойными платами требует особой чистоты, так как остатки флюса могут вызвать утечки тока в дальнейшем.

Испытания на стенде: контроль качества

Произведен компонентный ремонт с заменой элемента, но этого недостаточно. Любой блок должен пройти цикл испытаний. Мы подключили модуль к тестовому стенду, имитирующему работу контроллера и подали сигналы на все входы.

Результаты проверки

• Все дискретные входы корректно переключались.
• Светодиодная индикация на лицевой панели работала в штатном режиме.
• Модуль устойчиво работал в течение 24 часов под нагрузкой.

Модуль полностью восстановил свою функциональность. Производство получило исправный узел, а заказчик избежал дорогостоящего простоя и необходимости срочной замены всего оборудования.

Наши услуги по ремонту промышленной электроники

Данный случай – лишь один из многих в нашей практике. Специалисты компании «Икс Пром Суппорт» обладают всеми необходимыми компетенциями для выполнения задач любой сложности. Мы не просто меняем детали; мы проводим полноценную диагностику и ремонт промышленной электроники любого уровня.

Что мы предлагаем

• Ремонт модулей дискретного ввода и вывода любых производителей.
• Восстановление плат управления и контроллеров.
• Ремонт частотных преобразователей и блоков питания.
• Срочный выезд инженера на объект (по Москве и области).

Даже если модуль не подает признаков жизни – это не приговор. В 90% случаев мы находим «точку кипения» на компонентном уровне и возвращаем оборудование к жизни. Мы работаем не только в столице, но и готовы принимать посылки из любого региона России, осуществляя удаленную консультационную поддержку.

Экономика здравого смысла

Ремонт на компонентном уровне часто оказывается единственно верным решением, когда новый модуль найти невозможно или его стоимость неоправданно высока. Инженерная смекалка, помноженная на опыт и современное оборудование, позволяет не просто починить плату, а дать ей вторую жизнь, часто даже более надежную, чем у нового аналога, так как мы усиливаем проблемные места.

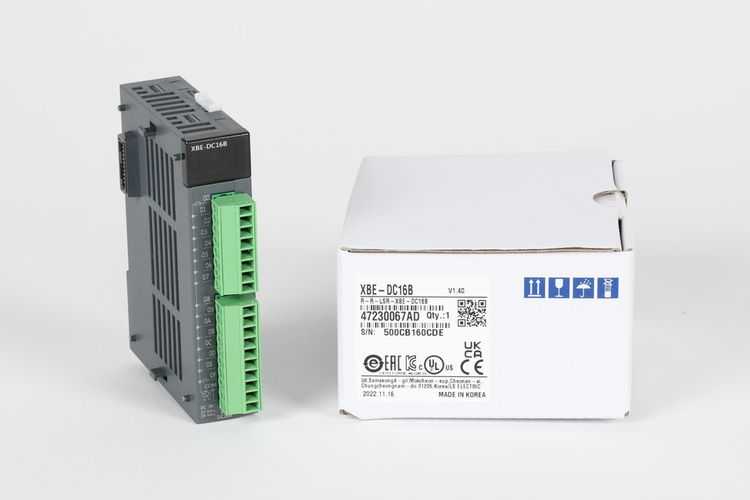

Нужен ремонт модулей дискретного ввода? Обращайтесь к нам!

Если ваше оборудование вышло из строя, не торопитесь с выводами. Пришлите фото шильды вашего модуля в нашу компанию «Икс Пром Суппорт». Мы проведем бесплатную предварительную оценку и подскажем, насколько целесообразен ремонт в вашем случае.

Обращайтесь к нам любым удобным способом. Мы всегда на связи и готовы вернуть ваше оборудование в строй!
