Типичные неисправности частотных преобразователей: как распознать и что делать

В мире промышленной автоматизации частотный преобразователь (или просто «частотник») — это сердце многих систем. Он управляет скоростью электродвигателя, экономя энергию и обеспечивая плавность работы. Но что делать, если это сердце начинает «барахлить»? Для начинающих электромонтеров и студентов понимание основных неисправностей — первый шаг к мастерству в области ремонта промышленной электроники.

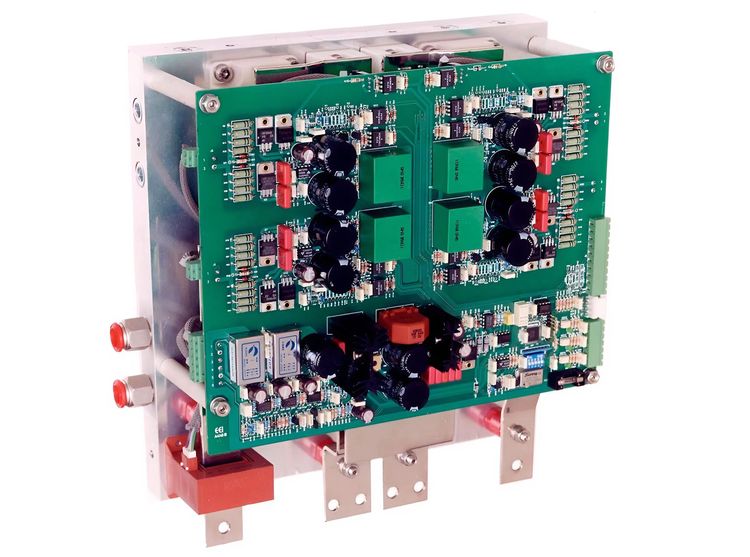

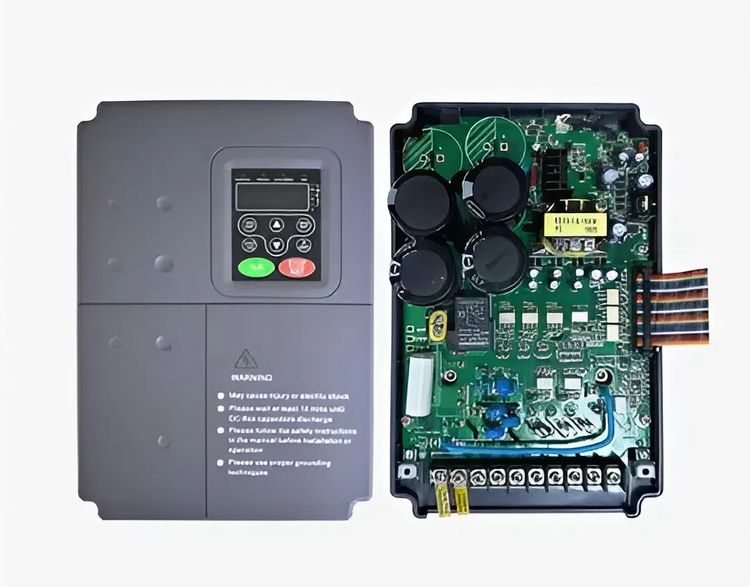

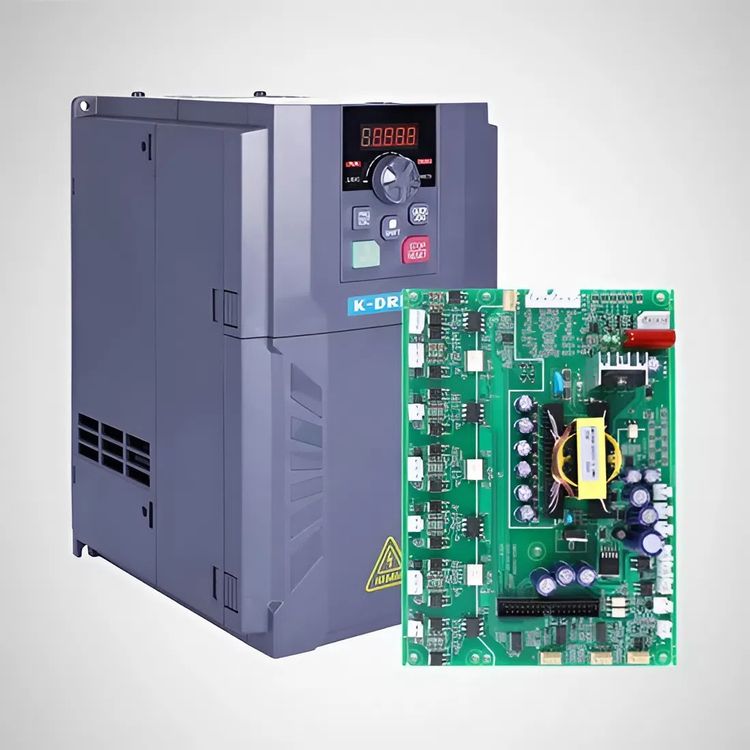

Из чего же, из чего же сделан наш «частотник»?

Представьте, что преобразователь частоты — это многоэтажный дом, где каждый этаж выполняет свою работу:

• Выпрямитель (1 этаж): Его задача превратить переменное сетевое напряжение (380В, 50Гц) в постоянное.
• Звено постоянного тока (2 этаж): Здесь установлены конденсаторы-«бочки» (электролиты), которые сглаживают и накапливают эту энергию.
• Инвертор (3 этаж): Это «интеллектуальный» этаж. На мощных транзисторах (IGBT) он заново «собирает» переменное напряжение, но уже нужной частоты и амплитуды, которое и подается на двигатель.
• Система управления (диспетчерская): Это мозг всего дома. Микропроцессорная плата отдает команды всем этажам, следит за током, температурой и обрабатывает команды оператора.

Зная это, гораздо проще понять, где искать проблему.

Разбор полетов: симптомы, причины и что проверить

Вот самые частые «болезни» частотников, с которыми вы столкнетесь.

Симптом 1: «Не включается» (мертвый тиранозавр)

На дисплее ничего не светится, индикаторы молчат.

Возможные причины:

• Нет питания на клеммах: Самое очевидное, но его часто упускают.
• Сгорел предохранитель: Обычно стоит на входе.
• Пробой входного выпрямительного моста: Диодный мост превратился в кусок угля из-за скачка напряжения.
• Неисправен вспомогательный блок питания: Это небольшой источник внутри ПЧ, который питает «мозги» (плату управления). Часто выходит из строя из-за скачков или старения компонентов частотного преобразователя (конденсаторов).

Симптом 2: «Выбивает вводной автомат»

При попытке включения срабатывает автоматический выключатель, питающий ПЧ.

Возможные причины:

• Короткое замыкание на входе: Все тот же пробитый выпрямительный мост.
• Короткое замыкание на выходе: Пробиты силовые IGBT-транзисторы в инверторе. Частая причина — плохая изоляция двигателя или длинные кабели без дросселей.
• Короткое замыкание в звене постоянного тока: Вздутый и замкнувший конденсатор.

Симптом 3: «Ошибка перегруза» (без нагрузки)

ПЧ выдает ошибку перегрузки (например, `OL1` или `OL2`), хотя двигатель даже не крутится или крутится вхолостую.

Возможные причины:

• Неисправный датчик тока: Мозг получает неверные данные о токе и «думает», что двигатель перегружен.
• «Уставшие» электролиты в звене постоянного тока: Конденсаторы потеряли емкость, не сглаживают пульсации, из-за чего ток становится «рваным», и система ошибочно диагностирует перегруз.
• Проблемы с драйверами: Специальные микросхемы-драйверы управляют затворами IGBT-транзисторов. Если их работа нарушена, транзисторы открываются не полностью, перегреваются и вызывают ошибку.

Симптом 4: «Двигатель дергается, гудит и не развивает мощность»

Двигатель работает неровно, вибрирует и издает громкий гул, похожий на трансформаторный.

Возможные причины:

• Проседание фазы на выходе: Сгорел один из шести ключей инвертора. Двигатель работает на двух фазах вместо трех. Совет: проверьте сопротивление обмоток двигателя и отключите его от ПЧ. Если ошибка исчезает — проблема в моторе. Если остается — проблема в ПЧ.
• Плохие контакты: Ослабло крепление силового или моторного кабеля.

Симптом 5: «ПЧ перегревается»

Загорается ошибка перегрева (`OH`), хотя температура в помещении нормальная.

Возможные причины:

• Засорение радиатора: Слой пыли и грязи работает как теплоизолятор, не давая охлаждаться ключам и выпрямителю.
• Не работает вентилятор: Проверьте, крутится ли он при включении.
• Высохла термопаста: Между силовым модулем и радиатором есть термопаста. Со временем она высыхает, и теплоотдача резко ухудшается.

Что можно сделать самому? Алгоритм первых действий

Прежде чем звонить в сервисный центр (например, в X Prom Support), выполните несколько безопасных шагов. Часто это решает проблему без глубокого ремонта частотного преобразователя.

• Проверьте входное напряжение. С помощью вольтметра убедитесь, что на клеммах L1, L2, L3 есть правильное напряжение.
• Визуальный осмотр и чистка. Отключите питание! Убедитесь, что все силовые и управляющие провода надежно затянуты. Пропылесосьте и продуйте радиатор сжатым воздухом от пыли.
• Сброс ошибок. После устранения внешней причины попробуйте сбросить ошибку. Часто это делается перезапуском питания или кнопкой на панели управления.
• Проверка двигателя. Отключите двигатель от клемм U, V, W ПЧ и проверьте мегомметром сопротивление изоляции его обмоток.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ: Конденсаторы в звене постоянного тока сохраняют опасное напряжение (более 500В) долгое время после отключения! Не разбирайте мощный ПЧ, не имея опыта и знаний по безопасной разрядке конденсаторов! Это опасно для жизни.

Ремонт — это наука

Диагностика и ремонт промышленной электроники — это увлекательный процесс, похожий на работу детектива. Вы движетесь от симптома к причине, проверяя улики и выстраивая логические цепочки. Начинайте с простого: всегда проверяйте питание, соединения и чистоту плат. Углубляйтесь в изучение схем, тренируйтесь пайке на маломощных блоках питания, читайте техническую документацию.

Понимание основ и неукоснительное соблюдение техники безопасности — это фундамент, на котором строится экспертиза настоящего специалиста. Удачи в обучении! Ваш X Prom Support.
