Типовые неисправности устройств плавного пуска: сравнительный анализ ведущих брендов и современные методы диагностики

Почему УПП выходят из строя и как распознать проблему

Устройства плавного пуска (УПП) давно стали стандартом для управления асинхронными электродвигателями. Они позволяют снизить пусковые токи, исключить гидравлические удары в трубопроводах и уменьшить механические нагрузки на привод. Однако насыщенность силовыми полупроводниковыми элементами и сложной логикой управления делает эти приборы уязвимыми к различным внешним и внутренним факторам.

Оборудование брендов Siemens, ABB, Allen Bradley (Rockwell Automation) и Danfoss, несмотря на высокое качество сборки, имеет характерные для каждой серии «слабые места». В этой статье мы проведем сравнительный анализ неисправностей наиболее популярных моделей УПП, подробно остановимся на методах диагностики и объясним, почему компонентный ремонт устройств плавного пуска зачастую является единственным экономически оправданным решением по сравнению с покупкой нового блока.

Наша компания, Икс Пром Суппорт, находясь в Москве, успешно выполняет заказы по всей России, возвращая к жизни сложное электронное оборудование отечественных и зарубежных производств.

Характерные неисправности УПП ведущих производителей

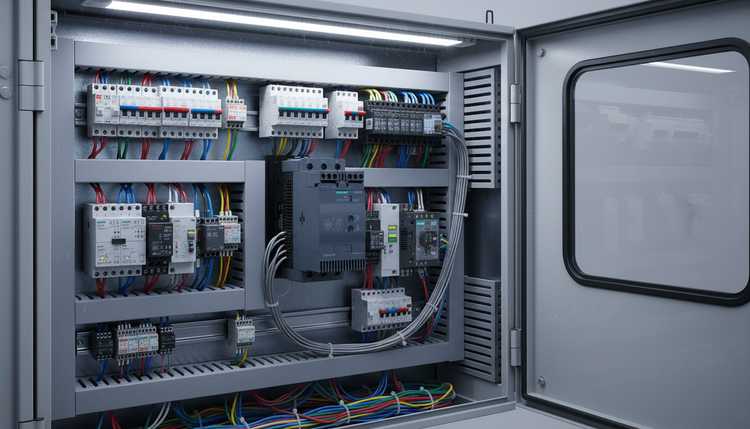

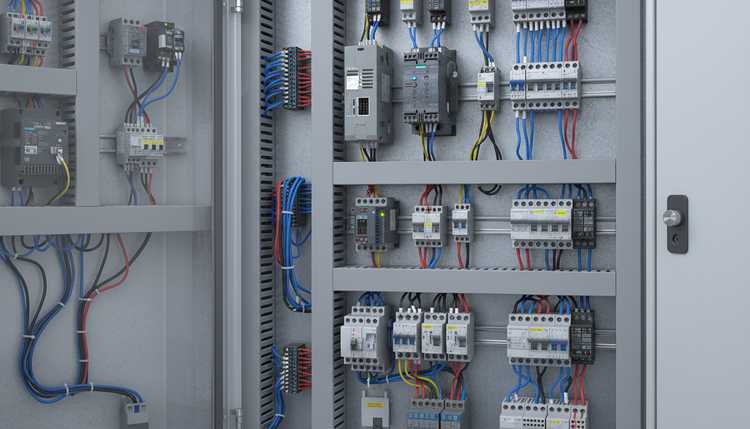

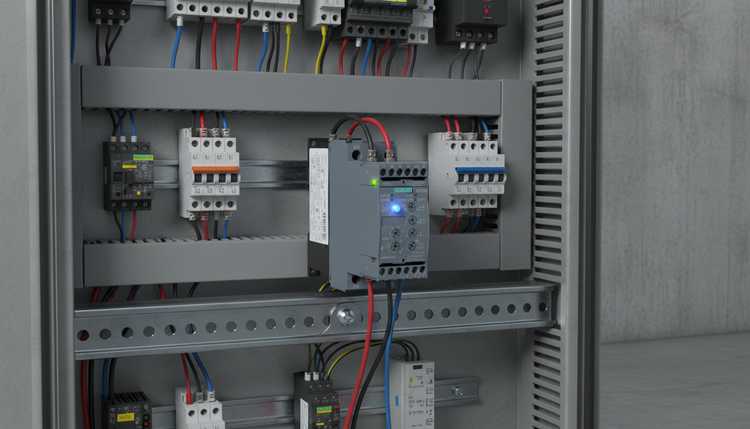

Siemens Sirius (серии 3RW30, 3RW40, 3RW44)

Устройства плавного пуска Siemens Sirius славятся своей надежностью, но и у них есть типовые дефекты.

Проблемы с блоком питания и внутренними предохранителями

Симптомы: Устройство полностью не подает признаков жизни, дисплей не загорается, управляющие реле не щелкают.
Вероятный дефект: Часто причиной является выход из строя импульсного блока питания (AC/DC преобразователя) или перегорание внутренних подводящих проводников на печатной плате. В более старых моделях (3RW30) нередко наблюдается высыхание электролитических конденсаторов в фильтре питания.
Метод диагностики: Первичная проверка начинается с измерения напряжения на входных клеммах управления (A1/A2). Далее следует демонтаж и визуальный осмотр платы на предмет вздутых конденсаторов или подгоревших дорожек. Прозвонка первичных цепей мультиметром позволяет выявить обрыв.

Ошибка “Неисправность устройства” (Device Failure)

Симптомы: УПП уходит в ошибку сразу после запуска или в процессе работы. Светодиод FAILURE горит красным.
Вероятный дефект: Для серии 3RW40 и 3RW44 характерна проблема с цепями обратной связи по току. Отказ оптронов или операционных усилителей в цепи контроля тиристоров приводит к тому, что система управления не видит реальной картины на нагрузке.
Метод диагностики: Требуется проверка осциллографом управляющих импульсов на затворах тиристоров. Сравнение формы сигнала на входе и выходе УПП при отключенной нагрузке (проверка “холостого хода” самой электроники).

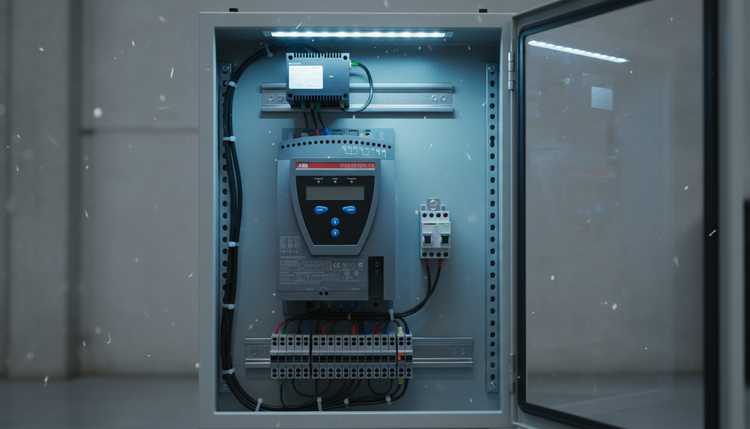

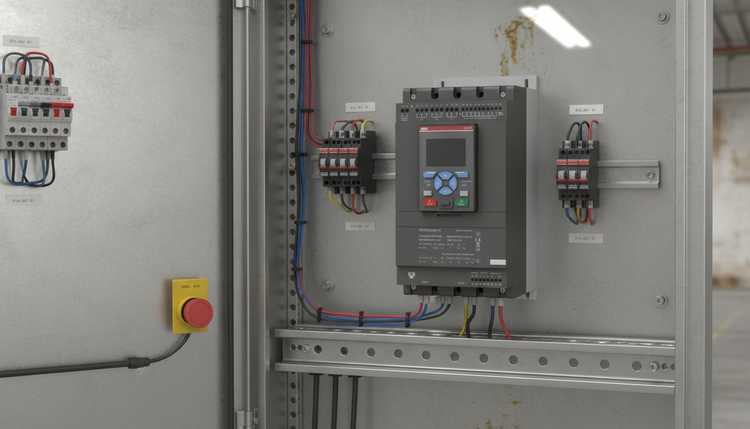

ABB (серии PST, PSTX)

ABB PST и более новые PSTX – это интеллектуальные устройства с расширенной диагностикой, но сложность электроники повышает и количество потенциальных отказов.

Повреждение силовых тиристоров из-за дисбаланса фаз

Симптомы: Неравномерный разгон двигателя, гул, сильный нагрев корпуса УПП в области радиатора. Часто сопровождается ошибкой “Дисбаланс токов” или “КЗ тиристора”.
Вероятный дефект: Выход из строя одного или нескольких симисторов / тиристоров в силовой сборке. В моделях PST это часто связано с естественным старением или работой на пределе токовых нагрузок.
Метод диагностики: Прозвонка силовых цепей между входом (L1, L2, L3) и выходом (T1, T2, T3) на предмет короткого замыкания или обрыва. Проверка измерителем дифференциального сопротивления. Замена силового модуля требует последующей калибровки.

Сбой блока управления (Control Board)

Симптомы: Аппарат включается, но не запускает двигатель, зависает, хаотично меняет параметры на дисплее, выдает ошибку “Сбой пан. упр.”.
Вероятный дефект: Нарушение контакта шлейфа между платой управления и силовой частью. Проблемы с памятью или процессором из-за воздействия электромагнитных помех.
Метод диагностики: Проверка стабильности напряжений питания на плате контроллера. Перепрошивка или замена микроконтроллера. Восстановление пайки BGA-компонентов при наличии микротрещин.

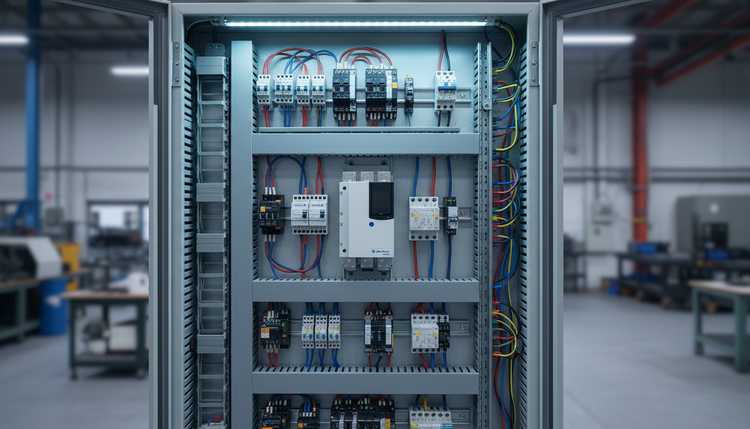

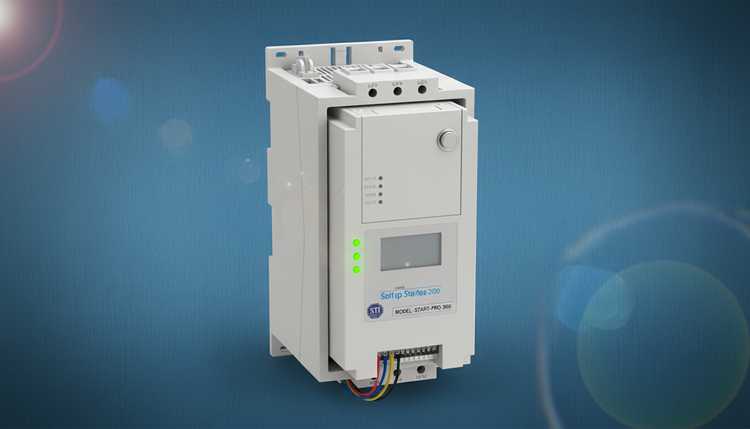

Allen Bradley (Rockwell Automation) SMC-3, SMC-50, SMC-Flex

Американские УПП отличаются жесткой конструкцией, но критичны к качеству питающей сети.

Проблемы с цепями управления (Scr Gate)

Симптомы: На дисплее высвечивается ошибка, связанная с затворами SCR (кремниевых управляемых вентилей). Устройство не коммутирует напряжение на двигатель.
Вероятный дефект: Выход из строя драйверов управления тиристорами. Это могут быть импульсные трансформаторы или опторазвязка.
Метод диагностики: Проверка формы импульсов на выводах драйверов под нагрузкой и без нее. Замена пробитых транзисторов в цепях формирования импульсов.

Отказ внутреннего источника питания

Симптомы: Индикация питания горит тускло, реле не срабатывают четко, пропадает связь с сетью.
Вероятный дефект: Высыхание оксидных конденсаторов в первичных цепях преобразователя напряжения.
Метод диагностики: Промер электролитических конденсаторов ESR-метром. Даже если визуально конденсатор цел, его эквивалентное последовательное сопротивление может быть выше нормы, что приведет к просадкам напряжения.

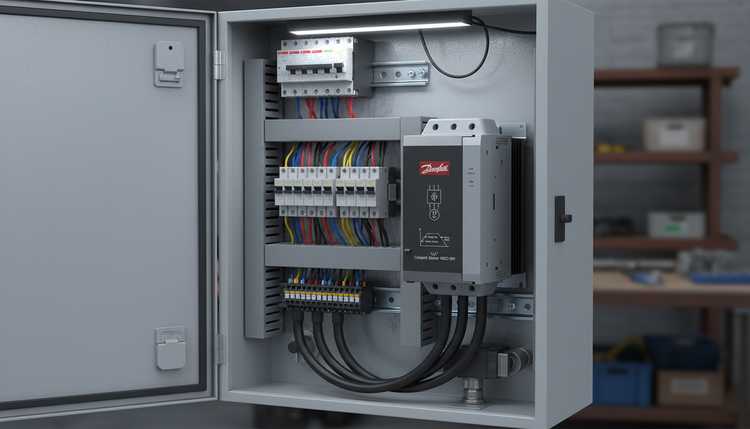

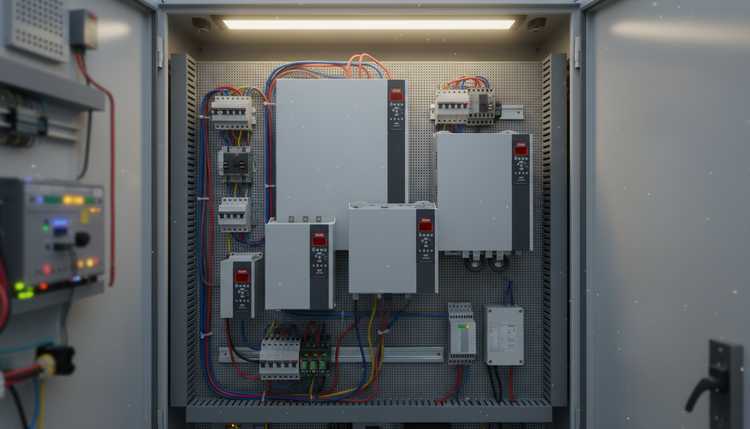

Danfoss (серия MCD 200, MCD 500)

Проблемы с системой охлаждения

Симптомы: Перегрев устройства при стандартной нагрузке, нестабильная работа в пике пуска.
Вероятный дефект: В моделях MCD 500 используется активное охлаждение (вентиляторы). Засорение или износ подшипников вентилятора приводит к перегреву силовых ключей.
Метод диагностики: Проверка работоспособности вентилятора, замер температуры радиатора тепловизором. Чистка радиаторов от пыли и технологической грязи.

Компонентный ремонт как искусство восстановления

Большинство сервисных центров идут по пути «узлового ремонта» – замены всего блока целиком. Однако компонентный ремонт промышленной электроники – это высокотехнологичная альтернатива, позволяющая сохранить оборудование и значительно сократить простои производства.

В Икс Пром Суппорт мы практикуем именно компонентный подход. Это означает, что наш инженер не просто меняет плату целиком, а:

• Проводит покомпонентную диагностику для поиска короткого замыкания или обрыва.
• Выполняет замену SMD-компонентов (чип-резисторов, конденсаторов, микросхем) под микроскопом.
• Восстанавливает поврежденные дорожки печатной платы.
• Заменяет стареющие элементы (например, конденсаторы в блоках питания), чтобы предотвратить внезапный отказ в будущем.

Это особенно актуально, когда речь идет о снятых с производства моделях или при дефиците запчастей в условиях санкций. Ремонт устройств плавного пуска на компонентном уровне в 2-3 раза быстрее, чем заказ нового оборудования из-за рубежа, что критически важно для непрерывных производственных циклов.

Преимущества нашего подхода

• Глубокая диагностика: Мы не доверяем внешним признакам. Даже если плата сгорела “в хлам”, мы восстанавливаем ее схемотехнику и находим первопричину.
• Восстановление геометрии: Устранение трещин в плате, восстановление переходных отверстий, замена отломанных разъемов.
• Работа с прошивками: При необходимости мы производим перепрошивку микроконтроллеров и ПЛИС.

Методы поиска неисправностей: от простого к сложному

Профессиональная диагностика УПП строится на логических алгоритмах. Научные работы в этой области предлагают использовать комбинированные методы, например, РТТ-алгоритмы (время вероятностный метод), которые позволяют минимизировать время поиска дефекта.

Мы в своей практике используем модернизированную последовательность проверок:

• Визуальный осмотр и органолептический контроль: Запах гари, потемнение корпуса, трещины. На этом этапе выявляется 30% неисправностей (обрывы проводов, вздутые конденсаторы).
• Проверка силовой части: Прозвонка тиристоров на пробой или обрыв. Проверка шунтов и датчиков тока.
• Диагностика цепей питания: Измерение всех вторичных напряжений. Отсутствие нужного вольтажа – прямой путь к поиску дефекта в блоке питания.
• Проверка логической части: Анализ работы микроконтроллера, кварцевых резонаторов, цепей сброса.
• Термодиагностика: Поиск греющихся элементов под нагрузкой с помощью тепловизора. Это помогает найти “плавающие” дефекты, проявляющиеся только при нагреве.

Почему стоит доверить ремонт компании Икс Пром Суппорт

Мы не просто ремонтники – мы инженеры-практики, ежедневно сталкивающиеся со сложными случаями отказов промышленной электроники. Наша специализация – именно компонентный ремонт промышленной электроники, а не поверхностная замена узлов.

Мы находимся в Москве, но наши услуги доступны заказчикам по всей России. Мы оперативно организуем доставку вышедшего из строя оборудования в нашу лабораторию и так же быстро отправляем его обратно.

Работая с нами, вы получаете:

• Детальный диагностический отчет (техническое заключение).
• Гарантию на все виды восстановительных работ.
• Реальный шанс продлить жизнь вашему оборудованию, сэкономив до 80% бюджета на замену.

Реанимация сложных систем – миссия выполнима

Не стоит спешить списывать вышедшее из строя устройство плавного пуска в утиль. Современная ремонтная база, глубокое понимание схемотехники и многолетний опыт позволяют вернуть к жизни даже те приборы, которые другие сервисы признали «неремонтопригодными». Знание типовых неисправностей для каждой конкретной марки ускоряет диагностику в разы, а качественный компонентный ремонт обеспечивает восстановление полного функционала оборудования.

Если у вас возникли проблемы с УПП Siemens, ABB, Allen Bradley или любого другого производителя – не откладывайте простой производства. Обращайтесь в Икс Пром Суппорт. Наши специалисты готовы провести экспертизу и вернуть ваше оборудование в строй в кратчайшие сроки, независимо от того, где на территории России находится ваша производственная площадка.
