ТОП-5 признаков неисправности электронных плат: когда еще не поздно их ремонтировать

Современное производство невозможно представить без сложного электронного оборудования. Станки с числовым программным управлением, автоматические линии и обрабатывающие центры управляются десятками электронных плат. Для технологов, операторов станков и электриков цеха понимание того, как ведет себя оборудование перед отказом, является критически важным навыком.

Часто операторы замечают нестабильную работу оборудования, но списывают это на случайные сбои или “усталость” станка. Однако промедление в диагностике может превратить локальную неисправность, которую можно устранить за несколько часов, в фатальную поломку, требующую полной замены узла. Компания Икс Пром Суппорт специализируется на ремонте промышленной электроники и готова поделиться с вами знаниями о том, как вовремя распознать проблему.

Первые признаки неисправности: когда бить тревогу

Любая поломка имеет свои предвестники. В промышленной электронике особенно важно отслеживать малейшие отклонения в работе. Ниже мы рассмотрим 5 основных признаков, которые сигнализируют о том, что электронная плата требует немедленного вмешательства специалистов.

ТОП-5 признаков неисправности электронных плат

Специалисты нашей компании, ежедневно выполняющие компонентный ремонт электронных плат, выделяют следующие ключевые сигналы опасности:

Внешние повреждения и следы воздействия (Запах гари и перегрев платы)

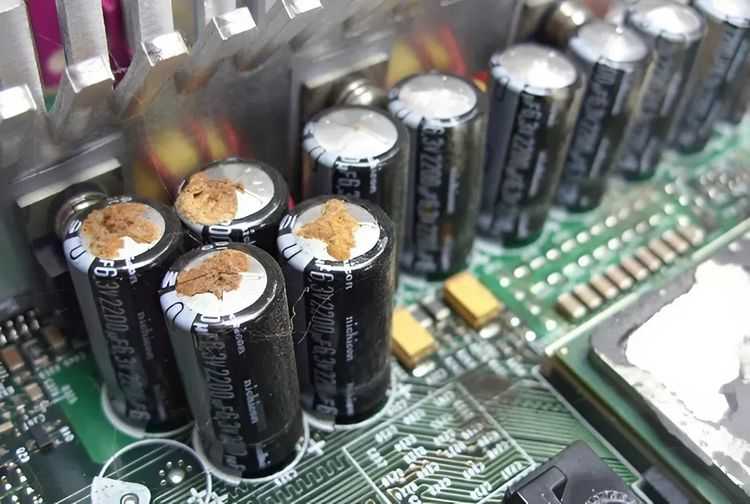

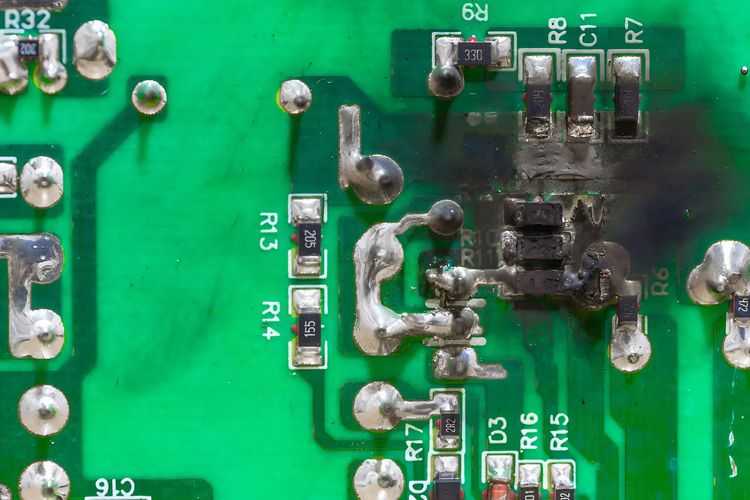

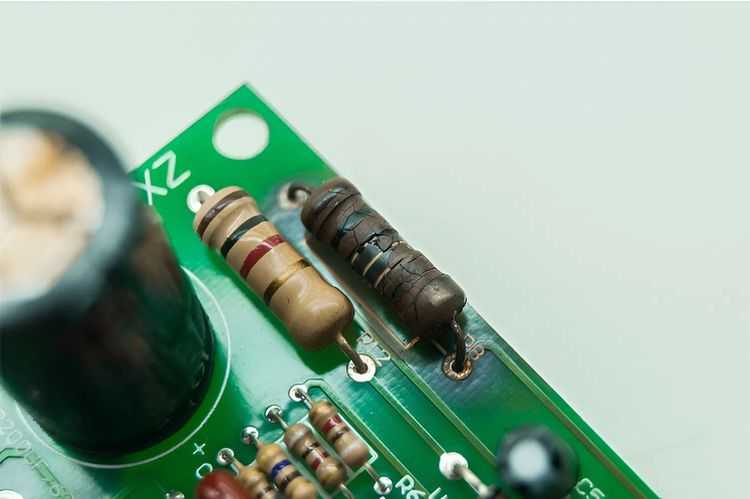

Самый очевидный признак. При осмотре оборудования обращайте внимание на изменение цвета текстолита, наличие копоти или вздутий на корпусах элементов. Явный запах гари говорит о том, что один или несколько компонентов уже вышли из строя. Особое внимание уделите вздутым конденсаторам – это один из лидеров по ремонту. Даже если станок работает, но на плате видны обгоревшие дорожки, дальнейшая эксплуатация приведет к разрыву цепи и аварийной остановке.

Нестабильная работа оборудования и ошибки контроллера

Если станок запускается через раз, “зависает” в середине цикла или самопроизвольно перезагружается, это верный признак проблем с питанием или логикой платы. Нестабильная работа оборудования часто сопровождается появлением хаотичных ошибок в системе управления. Не пытайтесь “перезагрузить” проблему – каждый такой сбой может повреждать программное обеспечение или приводить к механическим поломкам из-за неконтролируемых движений рабочих органов.

Нестандартное тепловыделение (Перегрев платы)

Даже если нет запаха, но плата или отдельные микросхемы нагреваются сильнее обычного (до степени, что невозможно дотронуться рукой), это повод для беспокойства. Перегрев платы свидетельствует о пробое полупроводников или проблемах в цепях питания. Со временем тепловая нагрузка приводит к необратимым изменениям структуры полупроводниковых материалов и выходу компонентов из строя.

Нарушение обратной связи и некорректная работа приводов

В оборудовании с ЧПУ стабильность обработки напрямую зависит от точности сигналов обратной связи. Если рабочий орган станка начинает совершать несвойственные колебания (вибрации), происходит промах при позиционировании или система управления фиксирует сбой канала обратной связи (например, по энкодеру или линейке), источник проблемы часто находится в интерфейсных модулях или плате управления сервоприводом. Деградация пассивных компонентов или нарушение изоляции слоев платы приводят к появлению помех и искажению сигналов обратной связи.

Проблемы с запуском и инициализацией

Если при включении станка система не загружается, индикаторы на плате не горят или горят не в штатном режиме – это явный признак неисправности. Также сюда относятся ситуации, когда плата перестала “видеть” подключенное периферийное оборудование (датчики, дисплеи, пульты).

Важность момента: почему нельзя откладывать ремонт

Многие цеховые службы совершают типичную ошибку: заметив нестабильную работу оборудования, они продолжают эксплуатировать станок до полной остановки. Это самый дорогостоящий подход.

На этапе первых сбоев стоимость восстановления минимальна: достаточно локализовать отказавший полупроводниковый элемент или восстановить нарушенный контакт. Пока не произошло лавинообразного нарастания повреждений, плата подлежит качественному ремонту с сохранением всех заводских характеристик.

Если же эксплуатировать оборудование в аварийном режиме дальше, локальный дефект провоцирует пробой соседних цепей. Короткое замыкание в силовой части способно выжечь межслойные соединения, что делает восстановление целостности многослойной печатной платы технически сложным, а зачастую и вовсе нерентабельным процессом.

Что делать? Первый этап диагностики

Если вы заметили один из перечисленных признаков, действовать нужно быстро и правильно. Икс Пром Суппорт рекомендует следующий алгоритм:

• Обесточьте оборудование. Безопасность превыше всего.
• Демонтируйте плату. Делайте это аккуратно, запоминая или помечая разъемы, если они не имеют ключей.
• Проведите визуальный осмотр. Зафиксируйте все, что видите невооруженным глазом (изменение цвета, налет, повреждения).
• Сфотографируйте шильдик. Нам потребуется информация о производителе (например, Siemens, Heidenhain, Fagor) и модели. Без этого идентифицировать плату сложно.
• Опишите симптомы. Что именно происходит со станком, как часто появляются ошибки, что предшествовало сбою.
• Отправьте информацию в сервис.

Когда самостоятельное вмешательство недопустимо

Попытки самостоятельной диагностики без профильного оборудования и принципиальных электрических схем часто ведут к потере гарантии и увеличению объема дефектов. Даже простое прозванивание цепей мультиметром без понимания архитектуры платы способно вывести из строя чувствительные логические микросхемы.

Гораздо эффективнее доверить поиск неисправности инженерам, которые специализируются на промышленной электронике. В Икс Пром Суппорт созданы условия для работы с любыми типами устройств: от простых плат дискретного ввода-вывода до сложнейших процессорных модулей, управляющих работой станков с ЧПУ. Мы обеспечиваем полный цикл восстановления, опираясь на регламенты производителей и собственные наработки.

Ключевая специализация нашей команды – восстановление работоспособности оборудования на уровне электронных компонентов. Мы не занимаемся простым перебором блоков: каждый узел проходит глубокую диагностику с последующей заменой вышедших из строя элементов. В работу идут как явно поврежденные детали (вздутые конденсаторы, пробитые транзисторы), так и элементы с нестабильными характеристиками, выявленные в ходе тестирования. Такой подход позволяет вернуть к жизни плату с минимальными финансовыми затратами клиента.

Часто задаваемые вопросы (FAQ)

Ниже приведены ответы на вопросы, которые регулярно возникают у технических специалистов и представителей производств при обращении в сервисный центр.

Сколько стоит диагностика?

В Икс Пром Суппорт первичная диагностика выполняется полностью бесплатно. Вы ничем не рискуете, отправляя нам плату на анализ. Мы выявим причину и предоставим отчет, даже если ремонт окажется невозможным.

Как узнать предварительную стоимость ремонта?

Вам достаточно прислать фотографию шильдика с маркировкой (особенно важно для Siemens, Heidenhain, Fagor) и подробное описание симптомов неисправности нашим инженерам. Мы оценим сложность и сообщим примерную стоимость и сроки. Точная цена формируется после бесплатной диагностики.

Что делать, если плата “убитая”, и восстановить её невозможно?

Не спешите списывать её в утиль. Наши специалисты часто восстанавливают даже те платы, которые другие сервисы признали безнадежными. Сложные случаи с разрушенными дорожками и многослойными структурами – наша специализация. Если восстановление действительно невозможно, мы честно скажем вам об этом и предложим варианты поиска аналога или контрактной замены.

Как правильно подготовить плату к отправке в сервис

Для ускорения процесса ремонта и исключения дополнительных повреждений при транспортировке, соблюдайте простые правила:

• Упакуйте плату в антистатический пакет (если есть).
• Поместите её в жесткую коробку, чтобы исключить изгиб и удары.
• Вложите в коробку сопроводительную записку с контактами и описанием проблемы.
• Отправьте трек-номер нашему менеджеру, чтобы мы могли отследить прибытие груза.

Регионы обслуживания

Хотя наш инженерный центр базируется в Москве, это не ограничивает географию нашей помощи. Мы успешно взаимодействуем с производствами по всей Российской Федерации. Оперативная логистика и удаленная консультационная поддержка позволяют нам решать проблемы клиентов из Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани и других городов. Свяжитесь с нами, и мы подберем удобный способ доставки неисправного узла.

Оперативная реакция – залог минимальных потерь

Электроника не ломается внезапно. Она всегда подает сигналы. Перегрев, нестабильность, ошибки и запах гари – это крик о помощи вашего оборудования.

Оперативная реакция на первые признаки неполадок – это возможность избежать длительного простоя производственной линии и сохранить бюджет, заложенный на техобслуживание. В подавляющем большинстве случаев своевременное обращение в сервис ограничивается заменой локально отказавшего узла, что в разы дешевле приобретения нового заводского модуля.

Не рискуйте ритмичностью производства из-за временных сбоев электроники. Доверяйте диагностику и последующее восстановление инженерам Икс Пром Суппорт, которые знают, как вернуть оборудованию паспортную точность и надежность.

Если вы столкнулись с нестабильным поведением станка, появлением посторонних запахов или системными ошибками – не откладывайте решение проблемы. Своевременная диагностика позволяет локализовать неисправность на ранней стадии и избежать длительного простоя оборудования.

Обращайтесь в Икс Пром Суппорт для проведения бесплатного анализа неисправности. Наши инженеры готовы принять вашу плату в работу и предложить оптимальные пути восстановления ее функциональности.
